钢铁与轧钢厂 - 精整和卷取区域
Proxitron在钢铁精整与卷取区域的应用技术解析

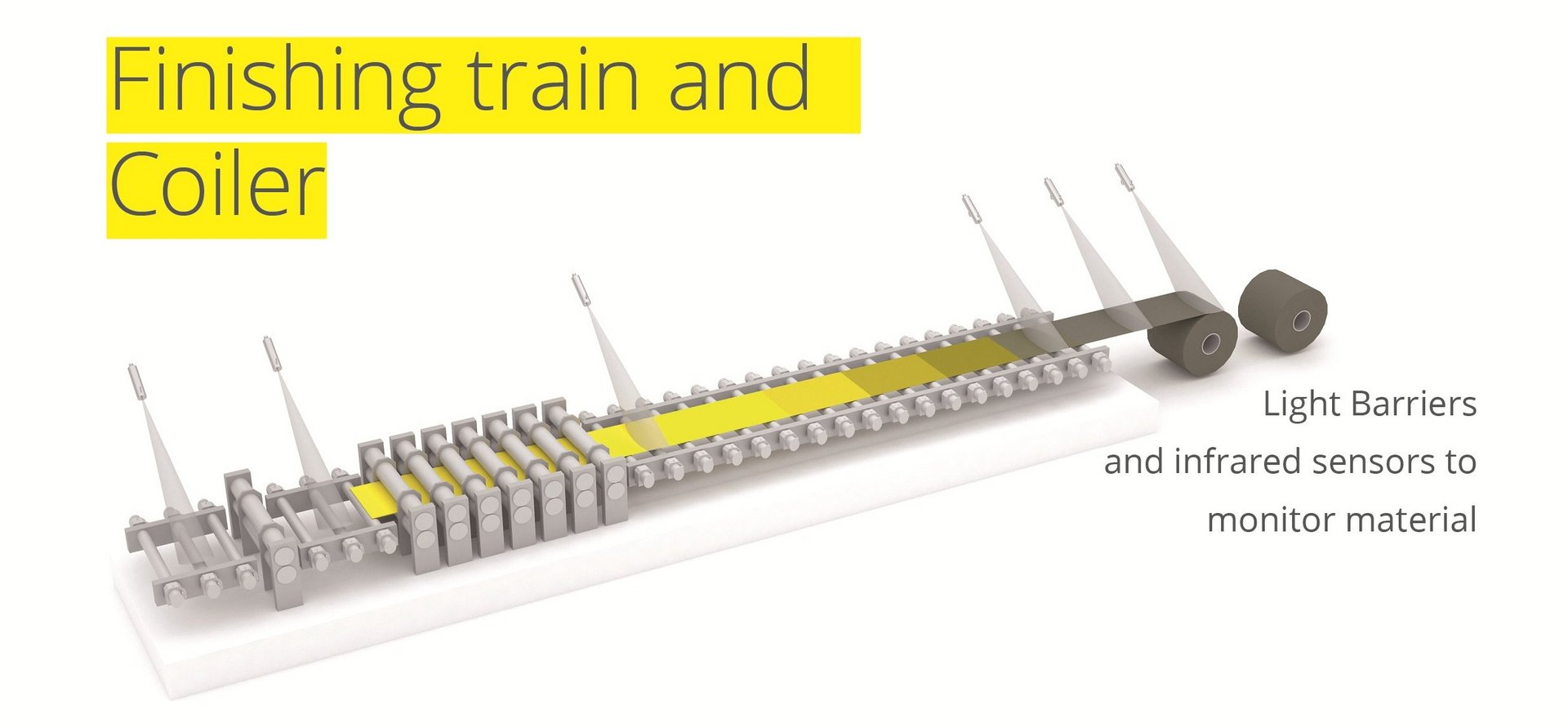

1. 工作原理
热轧带钢精整卷取检测系统信号流：
热轧带钢输出 → Light barrier（对射式光电开关）检测带钢头尾位置 → 信号传输至PLC控制系统 → Infrared sensor（红外传感器）/ Pyrometer（高温计）监测带钢温度 → Inductive proximity switch（电感式接近开关）非接触检测线圈运输位置 → 执行机构响应（冷却控制/卷取启停/表面检测触发）
2. 工艺流程
精整与卷取区域典型生产流程：
热轧带钢离开精轧机组 →
表面质量在线检测区域（光幕检测带钢头尾触发检测系统） →
层流冷却段（红外传感器/高温计实时监测带钢温度，反馈控制冷却水量） →
卷取机入口（电感式传感器检测带钢头部位置，精确控制卷取起始时机） →
钢卷形成与运输（电感式接近开关非接触检测钢卷位置，指导天车/运输链动作） →
成品钢卷暂存/打捆/标识
3. 系统组成
| 核心部件 | Proxitron元器件 | 解决的客户痛点 |
|---|---|---|
| 带钢头尾检测 | Light barrier（对射式光电开关）：LAB 501.1 L, LSB 501.13 GVL等 | 高温、氧化铁皮飞溅环境下稳定检测，避免误触发导致表面检测系统漏检 |
| 温度监测 | Infrared sensor / Pyrometer（红外传感器/高温计）：OSA6747.13GS5, OKL 206.33 G等 | 非接触式测温，适配250°C-900°C，避免接触式传感器高温损坏 |
| 线圈位置检测 | Inductive proximity switch（电感式接近开关）：IKL 015.38 G SA1, IKZ系列等 | 耐粉尘、振动、高温环境，长寿命减少停机维护频次 |
| 模拟量位置反馈 | Inductive Analogue-Sensor（电感式模拟量传感器）：MKK 050.194 S4等 | 提供连续位置信号，支持卷取张力精确控制 |
| 光学附件与安装 | OAA703光学头、LLK4光纤、HM 2不锈钢支架等 | 适应狭小安装空间，提升系统部署灵活性与防护等级 |
4. 技术优势
极端环境适应性：传感器特殊设计，可承受热轧区域高温、粉尘、振动工况
温度监测灵活性：红外传感器动作温度范围250°C-900°C可调（官网信息），适配不同钢种工艺需求
非接触检测技术：电感式/光电式检测避免机械磨损，提升系统可用性（High availability）
成本优化设计：光幕等产品支持按安装位置缩放配置，平衡性能与投资
全球应用验证：40+年钢铁行业应用经验，产品可靠性经多地域工况验证
维护友好性：官网标注"Maintenance-free"（免维护）特性，降低全生命周期运维成本
行业标准符合性：
电气安全：符合EN 60947系列低压开关设备标准
防护等级：产品标注IP67/IP68
电磁兼容：符合工业环境EMC要求
5. 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值 |
|---|---|
| 高温氧化环境导致传感器寿命短 | 特殊材质与密封设计，延长高温工况下使用寿命 |
| 带钢头尾检测误触发影响表面质量判定 | 光幕高功能储备（extreme functional reserve）+ 可缩放检测范围，提升信噪比 |
| 温度监测需停机更换接触式探头 | 红外非接触测温，支持在线监测，减少计划外停机 |
| 钢卷运输定位精度不足导致碰撞风险 | 电感式接近开关高重复精度，支持自动化运输系统精准控制 |
| 多传感器系统调试复杂、维护成本高 | 标准化接口+模块化设计，支持快速更换与系统扩展 |
Proxitron厂家介绍
Proxitron是一家专注于工业传感器研发的德国企业，在钢铁与轧制工艺检测领域拥有40余年应用经验。针对精整与卷取区域（Finishing and coiler area）的高温、高粉尘、强振动工况，Proxitron提供Light barrier（光幕）、Infrared sensor（红外传感器）、Pyrometer（高温计）及Inductive special sensor（电感式特殊传感器）等系列产品。其产品采用非接触检测原理，支持250°C-900°C内的稳定工作，具备High availability（高可用性）与Extremely robust（极坚固）设计特性，已在全球多家热轧产线实现长期稳定运行。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 钢铁精整卷取-带钢头尾检测 | Proxitron | LAB 501.1 L | Piros Thru-Beam Sensor |
| 钢铁精整卷取-带钢头尾检测 | Proxitron | LSB 201.53 GLK | Piros Thru-Beam Sensor |
| 钢铁精整卷取-带钢头尾检测 | Proxitron | LSB 501.13 GVL | Piros Thru-Beam Sensor |
| 钢铁精整卷取-光幕系统 | Proxitron | LAH 140.1 | Piros Light Grid |
| 钢铁精整卷取-光幕系统 | Proxitron | LAH 150.1 | Transmitter |
| 钢铁精整卷取-光幕系统 | Proxitron | LSH 140.18 | Piros Light Grid System |
| 钢铁精整卷取-光幕系统 | Proxitron | LSH 150.18 | Receiver |
| 钢铁精整卷取-温度监测 | Proxitron | OSA6747.13GS5 | Infrared-Sensor |
| 钢铁精整卷取-温度监测 | Proxitron | OSA6747.18G | Piros Infrared-Sensor |
| 钢铁精整卷取-温度监测 | Proxitron | OKL 206.33 G | Piros Infrared-Sensor |
| 钢铁精整卷取-温度监测 | Proxitron | OKA 204.05 G S5 | Infrared-Sensor |
| 钢铁精整卷取-位置检测 | Proxitron | IKL 015.38 G SA1(15m) 2319Q-15C | Inductive Proximity Switch |
| 钢铁精整卷取-位置检测 | Proxitron | IKL 015.33 GH, 2319D | Inductive Proximity Switch |
| 钢铁精整卷取-位置检测 | Proxitron | IKZ 302.23 GH | inductive proximity sensor |
| 钢铁精整卷取-模拟量反馈 | Proxitron | MKK 050.194 S4 | Inductive Analogue-Sensor |
| 钢铁精整卷取-模拟量反馈 | Proxitron | MKZ 120.194(2159K-6) | Inductive Analog Sensor |
| 钢铁精整卷取-光学附件 | Proxitron | OAA 203 | Aufnahmeoptik |
| 钢铁精整卷取-光学附件 | Proxitron | OAA703 | Optic |
| 钢铁精整卷取-光纤组件 | Proxitron | LLK4 | fiber optic cable |
| 钢铁精整卷取-安装支架 | Proxitron | 9816B HM 2 | stainless steel swivel stand |
| 钢铁精整卷取-安装支架 | Proxitron | 9816D HM 4 | Mounting Bracket light |
