Proxitron 钢铁轧制板材宽度、厚度测量及中心导向应用技术方案

1. 技术详解

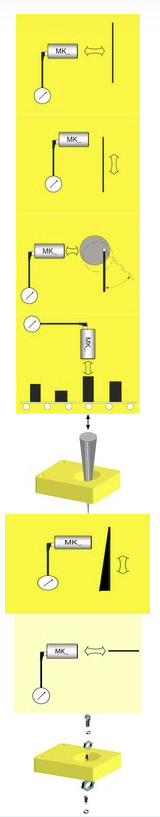

1.1 工作原理

板材边缘检测与中心导向系统信号流：

热轧板材输送 → 对射式光电开关（Through-Beam Light Barrier = 对射式光电开关）检测板材到位 → 电感式模拟传感器（Inductive Analogue-Sensor = 电感式模拟传感器）非接触测量板材边缘位置 → 双传感器差分计算板材宽度/中心偏差 → 信号传输至PLC控制系统 → 执行机构调整导卫辊位置 → 实时反馈闭环控制 → 确保板材沿轧制中心线稳定运行

板材进入检测区 → 边缘位置信号采集 → 宽度/中心偏差计算 → 控制信号输出 → 导卫机构动作 → 位置修正完成

1.2 工艺流程

钢铁轧制产线中板材尺寸测量与导向典型流程：

1. 热轧板材从粗轧机输出 → 输送辊道运行

2. 板材触发前置光电检测 → 系统启动测量序列

3. 两侧电感式边缘传感器（Inductive Proximity Sensor = 电感式接近传感器）同步采集板边位置信号

4. 模拟量输出信号经A/D转换 → 计算实时宽度值与中心偏移量

5. 数据与设定公差比对 → 生成纠偏控制指令

6. 液压/电动导卫机构执行位置调整 → 板材回归轧制中心线

7. 测量数据记录归档 → 支持质量追溯与工艺优化

1.3 系统组成

1.4 技术优势与符合标准

核心技术优势：

• 电感式传感器支持 -25°C 至 +100°C 环境温度，部分型号可扩展至 +230°C，适应轧钢现场热辐射工况

• 防护等级达 IP67/IP69K（依据型号），满足高压水冲洗、粉尘环境长期运行需求

• Proxi-Teach® 示教技术支持现场快速设定检测阈值，减少调试停机时间

• 模拟量输出型传感器（0-10V / 4-20mA）支持连续位置反馈，精度可达±0.1mm

• 不锈钢外壳（1.4301/1.4404）及PTFE涂层选项，提升耐腐蚀与耐磨性能

符合的行业标准（依据公开资料）：

• 电气安全：EN 60947-5-2（电感式接近开关通用标准）

• 防护等级：IEC 60529（IP代码定义）

• EMC兼容性：符合工业环境电磁干扰抑制要求

• 机械防护：振动/冲击测试依据相关工业传感器规范

1.5 客户痛点与价值对应

2. 厂家介绍

Proxitron 是一家专注于工业传感器研发与制造的德国企业，产品涵盖电感式接近开关（Inductive Proximity Switch）、红外传感器（Infrared-Sensor）、光电开关（Light Barrier）及 pyrometer（高温计）等系列。在钢铁与轧制行业，Proxitron 针对高温、高粉尘、强振动等极端工况，开发了专用传感器解决方案。

针对板材宽度、厚度测量及中心导向应用，Proxitron 提供从边缘检测、位置反馈到高温监控的完整传感链：电感式模拟传感器支持非接触连续位置测量，满足闭环导向控制精度需求；Piros 红外传感器系列可稳定检测600°C以上热轧板材存在状态；不锈钢外壳与光纤传输组件确保系统在恶劣环境下的长期可靠性。所有产品支持模块化选型与定制化适配，可依据产线布局、检测距离、输出信号等参数灵活配置。

Proxitron 传感器已应用于全球多家钢铁企业的关键产线，其设计原则强调"在极端条件下保持可靠"（when the heat is on），通过严格的工业验证支持轧制过程的质量控制与设备安全防护。

3. 历史型号与应用点归类
