Proxitron 钢卷检测技术在自动化卷取作业中的应用分析

1. 技术详解

1.1 工作原理

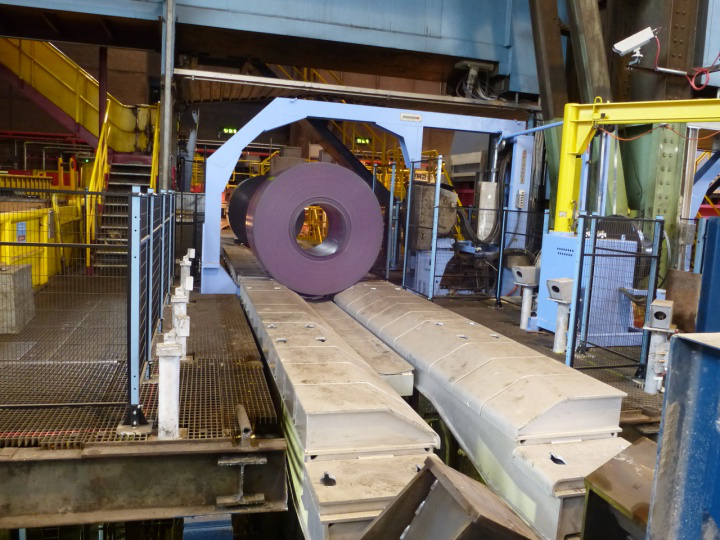

钢卷进入检测区域 → Retro-reflective barrier（反射式光电开关）发射红外光束 → Fiber glass cable（光纤电缆）传输至Remote optics（远程光学头） → 光束经High-temperature glass reflector（高温玻璃反射器）返回 → 接收器分析光信号强度 → 判断钢卷存在/不存在状态 → 输出开关量信号至PLC控制系统 → 自动化系统执行标记/捆扎/存储指令

1.2 工艺流程

1. 钢卷卷取完成 → 自动卸卷装置将钢卷移至运输轨道

2. 钢卷沿轨道进入检测工位 → 传感器阵列启动预检

3. Proxitron反射式光电系统识别钢卷位置与轮廓 → 信号实时传输至主控单元

4. PLC接收检测信号 → 触发后续工序（打标、捆扎、入库）

5. 系统持续监测光学器件污染状态 → 污染阈值预警 → 安排预防性清洁维护

6. 钢卷完成工序流转 → 进入存储区或下一加工环节

1.3 系统组成

1.4 技术优势

• 高温适应性：Fiber glass cable与Remote optics耐受+290°C环境温度，High-temperature reflector耐受+500°C辐射热，满足Steel- and rolling mill工况需求

• 抗干扰能力：高功能储备（Functional reserve）设计，在Steam formation（蒸汽形成）及Pollution（污染）环境下保持检测稳定性

• 维护友好性：专用污染监测输出信号，支持预防性维护策略，减少非计划停机

• 安装灵活性：单侧安装的Retro-reflective principle（反射式原理），无需对射布线，适应Electrical wiring limited（布线受限）场景

• 信号可靠性：Remote optics设计将电子处理单元隔离于安全区域，避免Radiated heat（辐射热）对电路的损伤

1.5 客户痛点与价值

2. 厂家介绍

Proxitron是一家专注于工业传感与自动化控制技术的德国企业，产品线涵盖Inductive Proximity Switch（电感式接近开关）、Infrared Sensor（红外传感器）、Fiber Optic Sensing System（光纤传感系统）及Air Flow Monitor（流量监控器）。在钢铁与轧钢厂自动化卷取作业领域，Proxitron针对Coil detection in automated coil evacuation（自动化钢卷撤离检测）场景，提供基于Retro-reflective barrier（反射式光电开关）的高温检测方案。该方案通过Fiber glass cable（光纤电缆）与Remote optics（远程光学器件）的组合设计，实现信号采集单元与高温工况的物理隔离，支持最高600°C钢卷的稳定检测。系统集成的Pollution monitoring output（污染监测输出）功能，有助于用户实施预防性维护策略，提升自动化产线的连续运行能力与设备综合效率（OEE）。

3. 历史型号与应用点归类

4. 与先前解决方案或竞争对手相比的优势

玻璃纤维电缆和光学元件可耐受+290 °C的高温，而反射器则可耐受高达+500 °C的高温；这些部件可直接安装在辐射热的影响范围内。高功能冗余度确保了光电传感器即使在存在污染的情况下也能正常工作。当污染加剧且光学元件需要清洁时，专用输出端口会发出信号，从而防止光电传感器发生故障。

配备 OADF 104 光学组件和 LLK 2 玻璃纤维电缆的 LRD 600 反光式屏障

高温玻璃反射器 OR05
