包装行业/灌装（瓶装）行业 - 玻璃瓶内破损灌装喷嘴的检测
玻璃瓶内破损灌装喷嘴检测应用技术方案
1. 工作原理
灌装流程启动 → 金属灌装喷嘴(Nozzle)下降至玻璃瓶口 → 液体介质注入瓶内 → 灌装完成喷嘴回升 → 电感式接近开关(Inductive Proximity Switch)持续监测喷嘴运动轨迹下方区域 → 传感器发射交变电磁场(Alternating Electromagnetic Field) → 若断裂喷嘴碎片进入检测区域 → 金属目标引起电磁场衰减/相位变化 → 开关量信号输出(Switching Signal) → PLC控制系统接收触发信号 → 气动/机械剔除装置动作 → 异常瓶移出主生产线 → 合格产品继续流转至封盖/包装工位
2. 工艺流程
空玻璃瓶经星轮/输送带精确定位至旋转灌装工位
灌装头下降，金属喷嘴(Nozzle)伸入瓶口，启动液体灌装(常压/负压/等压灌装)
灌装周期结束，喷嘴回升复位，瓶子移送至下游工序
【在线检测环节】Proxitron电感式传感器安装于灌装头侧方/下方，实时监测金属目标存在状态
若检测到非金属介质(玻璃/液体)→ 传感器无响应，信号保持常态 → 瓶子正常流转
若检测到金属异物(断裂喷嘴/松动部件)→ 传感器输出高/低电平切换信号 → 信号传输至PLC
PLC执行预设逻辑 → 触发分拣气缸/推杆/翻转机构 → 异常瓶进入返工/报废通道
系统自检复位，传感器进入下一检测周期，保障产线连续运行
3. 系统组成
| 核心部件 | Proxitron元器件 | 该元器件解决的客户痛点 |
|---|---|---|
| 金属异物检测传感器 | IKL系列电感式接近开关(Inductive Proximity Switch) | 标准电感开关检测距离短、灵敏度不足，无法可靠识别小型金属喷嘴碎片；IKL系列扩展检测范围设计提升小目标检测可靠性 |
| 信号传输组件 | ST系列连接电缆(Connection Cable) / 电缆连接器(Cable Connector) | 灌装环境存在冷凝水、清洗液、机械振动，需具备可靠电气连接与防护性能，保障信号稳定传输 |
| 安装调节机构 | HM系列不锈钢旋转支架(Stainless Steel Swivel Stand, Art.-No. 9816B) | 便于传感器检测角度微调，适配不同瓶型规格与灌装头布局，减少机械改造成本 |
| 辅助光学组件(可选) | OAA系列光纤光学附件(Optic for fiber optic cable, Art.-No. 6048A) |
4. 技术优势
产品技术优势
介质选择性检测：基于电感式原理(Inductive Principle)，仅响应金属目标，彻底规避玻璃瓶体、液体介质、标签、冷凝水等非金属因素干扰，降低误检率
扩展检测性能：相比传统电感开关，针对小型金属部件优化电磁场分布，提升检测可靠性
工业环境适应性：外壳设计考虑灌装车间潮湿、频繁CIP/SIP清洗工况，支持快速清洁维护
系统集成简便：开关量输出直接对接主流PLC/控制系统，无需额外信号转换模块，缩短调试周期
成本效益显著：单一传感器方案替代复杂金属探测系统，投资成本约为专用金属探测设备的1/50(参考官网应用案例描述)
行业标准符合性
电气安全：参考EN 60947-5-2《低压开关设备和控制设备-第5-2部分：接近开关》
防护等级：外壳设计参考IEC 60529标准
食品接触材料：若传感器安装位置存在产品接触风险，建议确认材质符合FDA 21 CFR / EC 1935/2004相关要求
5. 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值点 |
|---|---|
| 光幕(Light Barrier)受玻璃折射、液体晃动、瓶身标签干扰，误触发率高，影响产线效率 | 电感式原理仅感应金属目标，从根本上规避非金属介质干扰，提升检测稳定性 |
| 标准电感式接近开关检测距离短、灵敏度有限，小型喷嘴碎片易漏检，存在质量风险 | IKL系列针对小金属目标优化，扩展有效检测范围，提升碎片级金属异物检出可靠性 |
| 专用金属探测系统投资高、安装复杂、维护成本高，中小产线难以承受 | 单一传感器方案结构紧凑、部署灵活，显著降低初始投资与全生命周期维护成本 |
| 灌装区域潮湿、易残留液体/泡沫，传感器需频繁清洁，传统产品易腐蚀或信号漂移 | 外壳材质与表面处理工艺支持耐受清洗工况，减少因环境因素导致的停机维护频次 |
| 高速产线节拍紧张，检测响应需实时可靠，避免瓶颈工序 | 开关量输出响应时间短，直接对接控制系统，满足高速灌装线实时性要求 |
厂家介绍
Proxitron是一家专注于工业传感器与自动化检测解决方案的德国技术企业，核心产品涵盖电感式接近开关(Inductive Proximity Switch)、红外传感器(Infrared Sensor)、流量监控器(Flow Monitor)及光纤传感组件。在包装与灌装行业领域，Proxitron针对玻璃瓶产线中的金属异物检测需求，提供基于电感原理的非接触式检测方案。其传感器设计注重在复杂介质环境(玻璃、液体、冷凝、泡沫)下的目标选择性识别能力，通过优化电磁场分布与信号处理算法，实现对小型金属部件(如断裂灌装喷嘴、松动金属件)的可靠检测。方案结构紧凑，支持灵活安装于旋转灌装机现有工位，同时兼顾食品生产环境的卫生防护与工业现场的安装维护便利性。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 玻璃瓶内破损灌装喷嘴检测 | Proxitron | IKL 015.38 G SA1(15m) 2319Q-15C | Inductive Proximity Switch |
| 玻璃瓶内破损灌装喷嘴检测 | Proxitron | IKL 015.33 GH, 2319D | Inductive Proximity Switch |
| 玻璃瓶内破损灌装喷嘴检测 | Proxitron | IKL 015.38 GS4;2319EC | Inductive Proximity Switch |
与先前方案或竞争对手相比的优势
Proxitron IP 传感器基于电感原理工作，不会对玻璃容器本体或其中的液体产生反应。它不受污垢影响，且易于清洁。
投资购买精密的金属探测器并不划算，因为此类系统是为检测极薄的部件而设计的，而灌装喷嘴的尺寸要大得多。相比之下，一款合适的 Proxitron 传感器价格仅为金属探测器的约 1/50。
旋转式灌装机
在旋转机中，标有红色的灌装喷嘴可能会掉进瓶子里

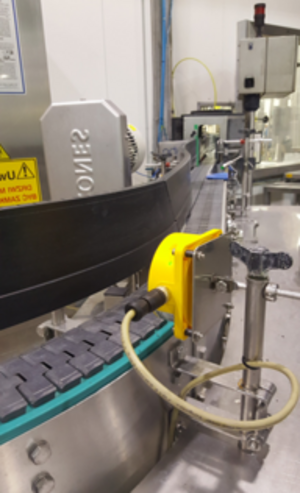

Proxitron 传感器安装在输送带侧面，用于检测从传感器前方经过的瓶内金属喷嘴
