Proxitron自冲铆接（Self-pierce riveting）应用技术详解

1. 工作原理

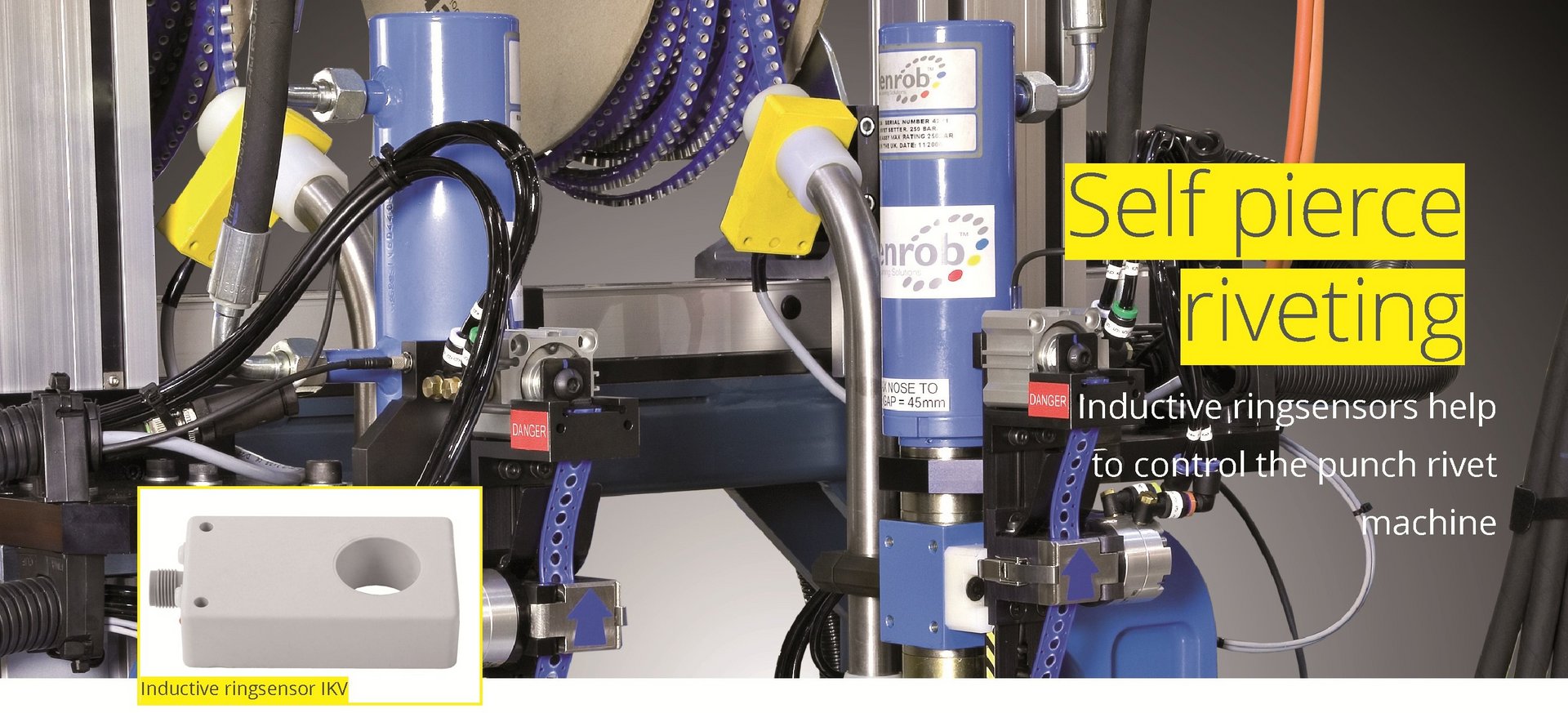

铆钉卷供料 → 环形传感器（Ring Sensor = 环形电感式传感器）监测铆钉塑料载带 → 金属铆钉通过感应孔径 → 传感器输出静态信号（金属物体在感应区内时保持切换状态） → 信号处理单元接收脉冲 → 脉冲扩展功能（Pulse Extension，可选）延长短脉冲信号 → 控制系统判断铆钉余量 → 铆钉卷即将耗尽时触发换卷预警 → 新铆钉卷接入 → 连续生产无中断

2. 工艺流程

1. 铝型材工件定位夹紧 →

2. 铆钉自动送料系统沿塑料载带输送铆钉 →

3. Proxitron环形传感器实时监测载带上铆钉存在状态 →

4. 冲头下压完成自冲铆接（无需预冲孔） →

5. 传感器持续检测铆钉余量，临近耗尽时输出预警信号 →

6. 操作人员或自动换卷机构接入新铆钉卷 →

7. 铆接工序循环执行，确保装配连续性

3. 系统组成

4. 技术优势

• 宽口径覆盖：环形传感器开口直径10 mm至270 mm可选，适配不同规格铆钉载带

• 静态输出特性：金属物体在感应区内时输出保持切换状态，提升信号可靠性

• 脉冲扩展功能（可选）：作为可调关断延时（adjustable switch-off delay），确保高速通过物体的可靠检测

• 灵敏度可调：标称灵敏度以St37钢球为基准，支持针对黄铜、铝、铜等材料的灵敏度补偿

• 串联安装能力：偏移振荡频率版本支持小间距多传感器布局，减少安装空间需求

• 工业环境适配：传感器设计符合工业现场振动、粉尘等工况要求

符合标准：产品设计与制造遵循德国工业标准及欧盟相关电气安全规范

5. 客户痛点与价值

厂家介绍

Proxitron是一家专注于工业传感器与自动化控制解决方案的德国制造商，产品线涵盖电感式接近开关（Inductive Proximity Switch）、环形传感器（Ring Sensor）、红外传感器（Infrared Sensor）及流量监测设备等。在自冲铆接（Self-pierce riveting）应用领域，Proxitron环形传感器凭借静态输出特性、可调灵敏度及脉冲扩展功能，为铆钉自动供料系统提供可靠的余量监测方案。该方案已应用于汽车制造、风电设备线缆槽组装等铝型材连接场景，帮助客户实现连续化生产与质量稳定性提升。
