工厂与机械设备 - 输送带上PVC混合物中金属杂质的检测
Proxitron输送带PVC化合物金属杂质检测应用技术解析
一、技术详解
1) 工作原理

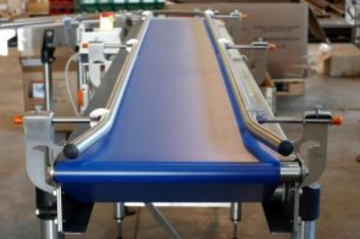

PVC化合物在输送带上传输 → 电感式接近开关（Inductive Proximity Switch）阵列安装于输送带下方3 mm处 → 传感器发射高频电磁场（High-frequency electromagnetic field） → 金属杂质进入检测区域产生涡流损耗（Eddy current loss） → 振荡回路幅度变化触发开关信号 → 控制系统接收独立信号并定位杂质横向坐标 → 剔除装置移除含金属杂质物料段 → 洁净PVC化合物进入挤出/注塑等成型工序
2) 工艺流程
原料预处理：PVC颗粒/粉末混合均匀 → 输送带上形成7 mm厚连续料层 → 电感式传感器阵列（20×IPK 080系列）实时扫描检测 → 金属杂质触发对应传感器开关信号 → 控制系统解析信号来源定位杂质位置（宽度方向） → 在进料工位执行人工/自动剔除 → 合格物料进入下游加工设备 → 系统持续循环监测保障生产连续性
3) 系统组成
| 核心部件 | Proxitron元器件 | 该元器件解决的客户痛点 |
|---|---|---|
| 金属检测传感器 | IPK 080.38 GS4系列电感式接近开关（Inductive Proximity Switch） | 传统传感器检测距离不足，无法穿透输送带+料层检测小尺寸金属件 |
| 抗干扰布局方案 | 频率偏移型号F1/F2与标准型S交替配置（Frequency offset technology） | 多传感器近距离安装时的电磁相互干扰导致误触发或漏检 |
| 位置反馈单元 | 独立开关信号输出设计（Individual switching signal） | 无法确定金属杂质在1500 mm输送带宽度方向的具体位置 |

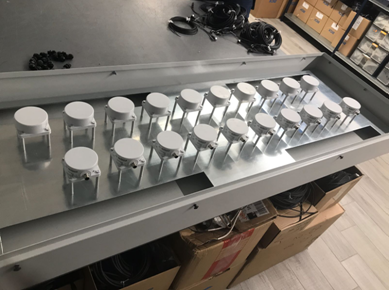

| 机械安装组件 | 铝板基座+标准化电气接口 | 现场安装调试复杂，单点故障维护更换耗时影响产线效率 |
4) 技术优势
扩展开关距离（Extended switching range）：≥15 mm真实检测距离，满足4 mm输送带+3 mm安装间隙+7 mm料层的穿透检测需求
频率隔离技术（Frequency offset technology）：S/F1/F2三种工作频率交替布局，支持45 mm紧凑间距安装无串扰，实现全带宽无盲区覆盖
小目标识别能力：可稳定检测M4钢螺母尺寸（⌀4 mm）的金属杂质，满足高灵敏度检测要求
模块化冗余架构：单传感器故障不影响系统整体运行，支持在线快速更换，降低非计划停机风险
工业环境适应性：防护等级符合IP67/IP68标准
电气兼容性：设计参考EN 60947-5-2电感式接近开关标准
5) 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值点 |
|---|---|
| 金属杂质导致加工设备滚筒损伤，维修成本高、停机损失大 | 前置检测拦截金属异物，保护下游关键设备，降低非计划停机与备件损耗风险 |
| 传统方案因防干扰需大间距安装，存在检测间隙导致小尺寸金属件漏检 | 双排交错布局+频率隔离技术，1500 mm带宽全覆盖无盲区，提升检测可靠性 |
| 光学检测方案仅能识别表面杂质，无法检测物料内部隐藏金属件 | 电感式原理可穿透非金属介质，有效检测悬浮或底部隐藏的金属异物 |
| 系统单点故障导致整线停产，维护复杂影响生产效率 | 独立信号输出+模块化设计，支持故障隔离与快速更换，保障生产连续性 |
| 无法定位杂质位置，剔除操作盲目、效率低 | 单传感器独立信号反馈，精确定位杂质横向坐标，提升剔除精准度与物料利用率 |
二、厂家介绍
Proxitron是一家专注于工业传感与自动化检测技术的德国制造商，产品涵盖电感式（Inductive）、光电式（Optical）、红外式（Infrared）及流量监测等多元传感解决方案。在塑料加工与物料输送领域，Proxitron针对PVC化合物等非金属介质中的金属杂质检测需求，开发了基于ProxiPlus系列电感式接近开关的阵列式检测方案。该方案通过频率偏移技术（Frequency offset technology）与紧凑化布局设计，在保障检测灵敏度（可识别M4规格金属件）的同时，实现输送带全宽度无间隙覆盖，为塑料挤出、注塑等连续生产工艺提供可靠的前端质量保障，助力客户提升设备安全性与生产稳定性。
