Proxitron 工业涂装物料搬运设备自动化应用技术方案
一、技术详解
1) 工作原理
悬挂输送系统 → 链条驱动工件沿轨道恒定/可调速运动 → 位置标记螺栓随工件同步移动 → 电感式接近开关(Inductive Proximity Switch)检测金属目标 → 信号经PTFE耐高温电缆传输至远程电子单元 → 控制系统接收位置反馈 → 触发喷涂/固化工位启停指令 → 实现涂装工艺精准同步
2) 工艺流程

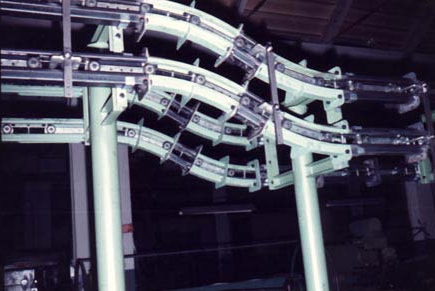

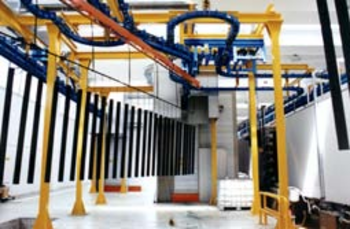

工件挂载于悬挂式轨道输送机 →
链条驱动进入预处理及喷涂区域 →
沿轨道布置的接近开关实时检测螺栓位置标记 →
控制系统确认工位到达信号，暂停输送 →
执行静电喷涂/粉末涂装/固化工艺(环境温度220 °C / 350 °C) →
工艺完成后传感器复位，输送系统重启 →
工件流转至下一工位，循环执行
3) 系统组成
| 核心部件 | Proxitron元器件 | 该元器件解决的客户痛点 |
|---|---|---|
| 位置检测传感器 | IKZ 307.23 GH 电感式接近开关(Inductive Proximity Switch) | 高温烘烤环境(220-350 °C)下传统传感器失效，无法稳定检测Ø20 mm小尺寸金属目标 |
| 高温信号传输 | 5 m PTFE电缆 + 远程电子单元 + 2 m PUR电缆 | 标准PVC电缆在高温区易老化开裂，信号传输中断；远程电子架构隔离热源保护电路 |
| 检测目标增强 | 金属靶板(客户加装配合使用) | 圆形小螺栓导致电感磁场衰减、检测距离缩短，金属板增大反射面提升触发可靠性 |
| 机械安装结构 | M30圆柱形外壳设计 | 输送线支架空间紧凑，比40×40 mm方形传感器更易集成，减少结构改造成本 |
4) 技术优势
高温适应性：传感头+PTFE(聚四氟乙烯)电缆组合支持最高230 °C环境温度连续工作
紧凑集成设计：M30圆柱形外壳，节省安装空间，适配复杂机械结构与狭小布置区域
小目标检测优化：针对Ø20 mm级金属目标优化磁场分布，配合靶板方案可稳定触发，减少误检漏检
远程电子架构：电子单元与传感头物理分离，降低高温对敏感电子元件的热应力影响，延长系统寿命
电缆选型灵活：PTFE耐高温、PUR(聚氨酯)耐磨损，可根据工况段差异化配置，平衡成本与可靠性
5) 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值 |
|---|---|
| 高温烘烤环境(220-350 °C)导致传感器漂移、失效 | 耐高温传感头+PTFE电缆支持230 °C连续工作，减少非计划停机与频繁更换维护 |
| Ø20 mm小尺寸圆形金属目标检测距离衰减、信噪比低 | 优化磁场设计+金属靶板协同方案，提升检测信噪比，确保工位定位精准触发 |
| 输送线支架空间紧凑，传统方形传感器安装受限 | M30圆柱形设计比40×40 mm方形传感器节省30%+安装空间，便于狭小区域快速部署 |
| 高温区电缆易老化断裂，信号传输稳定性差 | 远程电子单元架构+耐高温电缆选型，将敏感电路隔离热源，延长信号链路使用寿命 |
| 多品牌拼凑方案导致兼容性与综合成本高 | 一体化高温传感解决方案，减少外围防护投入与系统集成复杂度，全生命周期成本更具优势 |
二、厂家介绍
Proxitron是一家专注于工业传感器与自动化控制产品的德国制造商，产品线涵盖电感式接近开关(Inductive Proximity Switch)、红外传感器(Infrared Sensor)、流量监控器(Air Flow Monitor)及光纤传感组件等。在工业涂装与物料搬运领域，Proxitron针对高温、狭小空间、小目标检测等工况挑战，提供传感头与电子单元分离、耐高温电缆配置的系统化解决方案。其IKZ系列电感式接近开关凭借紧凑结构与温度适应性，已应用于悬挂输送线的位置监控场景，支持涂装工艺的精准同步与连续生产。
三、历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 工业涂装物料搬运设备位置检测 | Proxitron | IKZ 307.23 GH6 | inductive proximity switch |
| 工业涂装物料搬运设备位置检测 | Proxitron | IKZ 307.23 GH6 | Inductive proximity switch |
