Proxitron电缆与线材加工应用技术方案详解

1. 工作原理

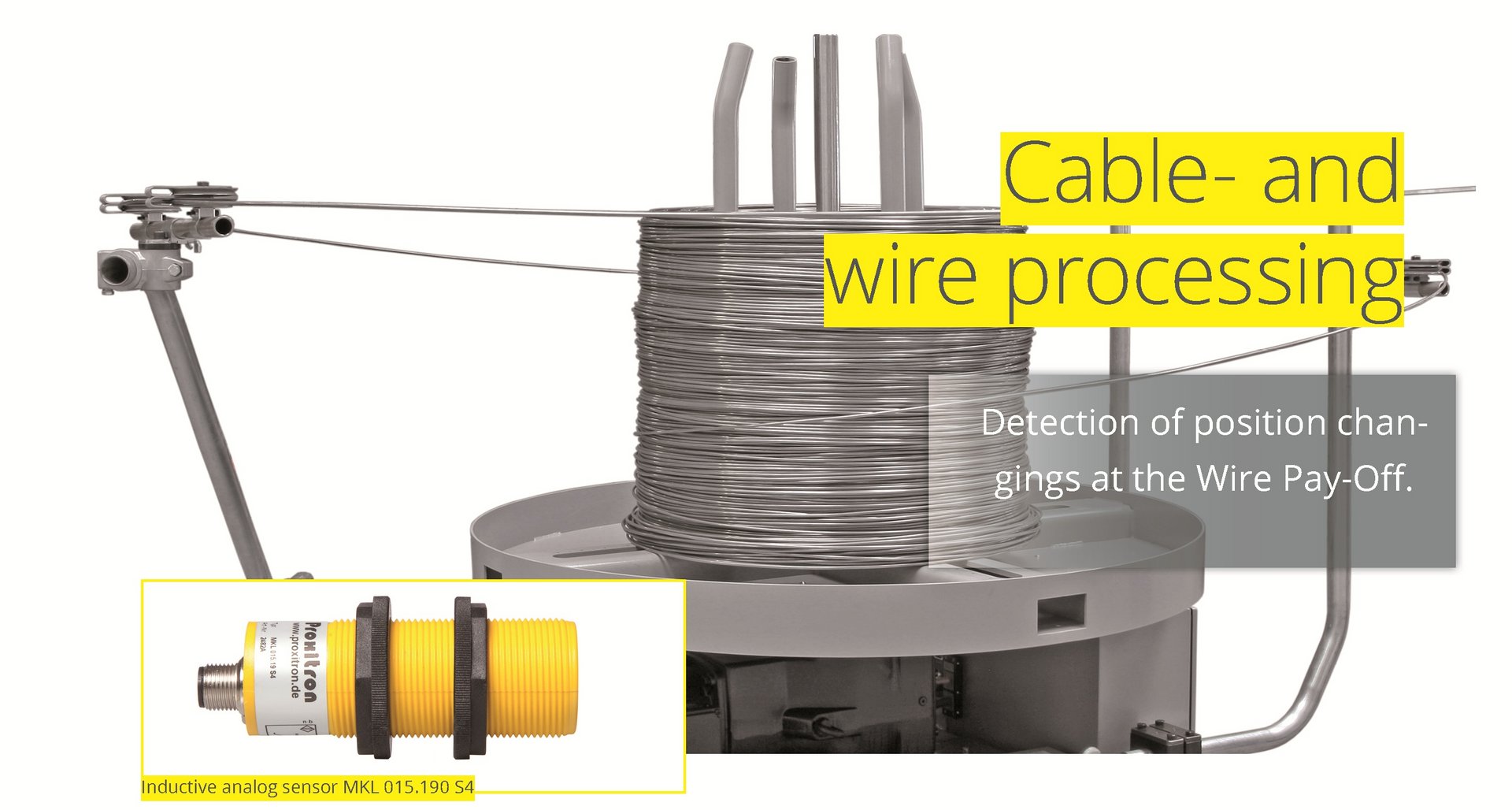

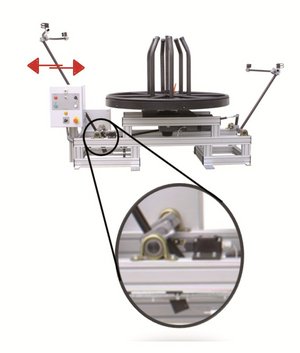

线材放线装置运行 → 加工机牵引产生张力(Tractive Force) → 张力作用于导向杠杆 → 杠杆底部金属板位移 → Inductive Analog Sensor（感应式模拟传感器）检测位移量 → 转换为标准0-20 mA模拟信号 → 信号输入速度控制器 → 放线电机转速闭环调节 → 张力稳定输出 → 模拟值超限触发紧急停机保护

2. 工艺流程

1. 线材从线盘展开 → 2. 经导向杠杆进入加工单元 → 3. 牵引力引起杠杆位移 → 4. Proxitron模拟传感器实时采集位移数据 → 5. 0-20 mA信号传输至PLC/运动控制器 → 6. 控制器执行PID算法调节放线速度 → 7. 放线装置同步跟进维持张力恒定 → 8. 位移超阈值时联动紧急停机 → 9. 故障排除后复位重启

3. 系统组成

4. 技术优势

• 紧凑式PBT塑料外壳（High quality PBT plastic housing），适配狭小安装空间

• 防水插头连接（Waterproof plug connection），满足工业现场防护需求

• 宽温工作范围：-10 °C 至 +70 °C（短时+100 °C），适应车间环境温度波动

• 测量范围与线性化可调（0-15 mm linear），通过按键或标准RS 485接口现场配置

• 标准0-20 mA模拟输出，兼容主流PLC及运动控制系统

• RS 485接口支持参数远程读取与诊断

符合行业标准：

• 电气安全：EN 60947-5-2

• 电磁兼容：EN 61000-6-2 / EN 61000-6-4

• 防护等级：IP67

5. 客户痛点与价值

厂家介绍

Proxitron是一家专注于工业传感器与自动化控制元件的德国制造商，产品线涵盖Inductive Proximity Switch（感应式接近开关）、Inductive Analog Sensor（感应式模拟传感器）、Infrared Sensor（红外传感器）及光纤检测系统。在电缆与线材加工（Cable- and wire processing）领域，Proxitron通过高精度位移检测与张力反馈技术，为Wire Pay-off（线材放线装置）提供稳定的过程控制支持。其传感器采用工业级材料与密封设计，可在-10 °C至+70 °C环境温度及潮湿、油污工况下持续运行，满足线材加工产线对可靠性、精度与适应性的综合需求。
