钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测技术解析
1. 技术详解
1.1 工作原理
热轧板坯进入辊道输送区 → LAA发射器持续发射调制光束 → LSA接收器监测光束通断状态 → 板坯遮挡光束产生电平跳变 → 信号处理单元识别位置事件 → 控制系统获取板坯到位/离开信号 → 实现输送过程自动化监控与物流跟踪
1.2 工艺流程

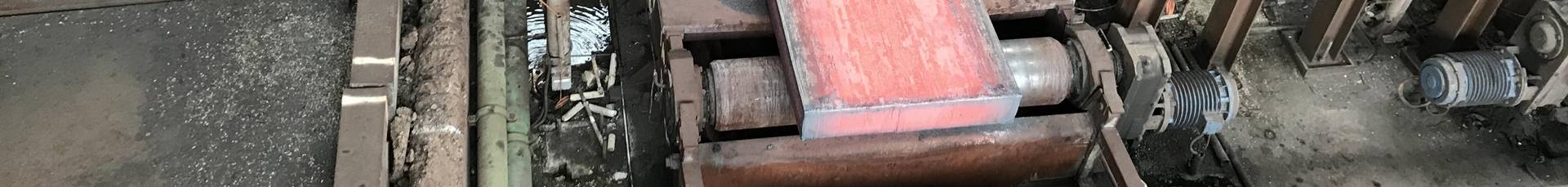

连铸机完成板坯切割，表面温度可达800°C →
板坯进入辊道输送系统向露天存储区移动 →
光栅检测系统预置于关键位置点持续运行 →
板坯通过检测区域时遮挡光束，触发位置信号 →
控制系统记录时间节点并关联MES/物流系统 →
污染监测输出提前预警维护需求 →
实现板坯输送全过程可靠位置监控与异常诊断
1.3 系统组成
| 核心部件 | Proxitron元器件 | 解决的客户痛点 |
|---|---|---|
| 光栅发射单元 | LAA系列发射器 | 传统光栅在高温辐射下寿命短，本方案通过OL 19防护管隔离热辐射 |
| 光栅接收单元 | LSA系列接收器 | 雨雪蒸汽等恶劣天气导致误触发，高功能储备（Functional Reserve）设计保障信号稳定性 |
| 辐射热防护 | OL 19 (Art.-Nr. 9828A) | 800°C板坯辐射热损坏传感器，不锈钢防护管有效隔热，露天环境无需额外水冷 |
| 安装调整支架 | HM 2 (Nr. 9816B) | 传统方案调整困难易错位，旋转支架+激光对准实现快速精准安装 |
| 激光对准辅助 | DAK系列激光单元 | 长距离光栅对准耗时，激光单元可视化引导提升调试效率 |
| 污染预警输出 | 集成诊断信号 | 污染积累导致性能下降无预警，专用输出信号支持预防性维护 |
1.4 技术优势与行业标准
技术优势：
高功能储备（Functional Reserve）设计，重污染/恶劣气象条件下保持可靠检测
污染程度监测输出，支持预测性维护策略，降低非计划停机风险
OL 19不锈钢防护管物理隔离辐射热，露天环境无需额外水冷系统，简化现场配置
激光辅助对准单元简化安装调试流程，减少产线调试时间
宽角度接收设计+高信噪比电路，允许一定安装偏差仍稳定工作
模块化设计便于现场维护与部件更换，降低全生命周期成本
1.5 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值点 |
|---|---|
| 板坯温度跨度大（常温~800°C），传感器需适应冷热工况 | 红外/光栅检测原理不受目标温度影响，确保全温度范围可靠检测 |
| 露天环境雨雪蒸汽干扰，传统光栅误触发率高 | 调制光束+高信噪比接收设计，有效抑制气象因素干扰，降低误报率 |
| 辐射热导致传感器寿命缩短，维护成本高 | OL 19防护管物理隔离热辐射，延长核心器件使用寿命，降低备件消耗 |
| 光栅对准调整复杂，停机调试时间长 | HM 2旋转支架+激光对准单元，可视化快速调试减少停机时间 |
| 污染积累无预警，突发故障影响生产连续性 | 集成污染监测输出，提前预警支持计划性维护，提升OEE |
| 机械振动/错位导致检测失效 | 宽角度接收设计+高功能储备，允许一定安装偏差仍稳定工作 |
2. 厂家介绍
Proxitron作为德国工业传感技术供应商，在光电检测及高温工况传感领域拥有技术积累。针对钢铁冶金行业高温、高粉尘、强辐射的严苛工况，Proxitron提供专为轧制线板坯输送检测设计的光栅系统解决方案。
该方案融合红外光电检测技术与热防护结构设计，通过LAA/LSA光栅单元、OL 19辐射防护管、HM 2安装支架等核心组件的协同工作，实现在800°C高温板坯输送过程中的可靠位置监控。系统具备高功能储备特性，可有效应对露天环境的雨雪蒸汽干扰及重粉尘污染，同时集成污染预警输出功能，支持客户实施预测性维护策略。
Proxitron坚持"应用导向"的研发理念，产品技术参数基于实际工况验证，为钢铁企业提升输送线自动化水平与运行可靠性提供技术支撑。
3. 历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | OL 19 | stainless steel tube |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | HM 2 | stainless steel swivel stand |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LSH 140.18 | Piros Light Grid System |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LAB 501.1 L | Piros Thru-Beam Sensor |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LSB 201.53 GLK | Piros Thru-Beam Sensor |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LSB 501.13 GVL | Piros Thru-Beam Sensor |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LAH 140.1 | Piros Light Grid |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LAH 150.1 | Transmitter |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LSH 150.18 | Receiver |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LAD 600.3 | Through-Beam Light Barrier Transmitter |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | LSD 600.38 GV | Reciever |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | OSA6747.13GS5 | Infrared Sensor |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | OSA6747.18G | Piros Infrared-Sensor |
| 钢铁与轧钢厂 - 轧制线辊道上的板坯输送检测 | Proxitron | OKL 206.33 G | piros infrared-sensor |
