Proxitron 钢铁与轧钢厂小型材和钢丝生产应用技术方案分析

1. 技术详解：小型材与钢丝生产监测方案

1.1 工作原理（信号流与物料流）

钢坯加热→热轧开坯→多道次拉拔/型材轧制（直径递减~0.5mm/道次）→线材高速运行（~30m/s）→ Proxitron 红外传感器（Infrared Sensor / 红外传感器）近场非接触检测→光纤电缆（Fiber Optic Cable / 光纤电缆）传输光信号→评估单元处理→断线/起止状态识别→触发PLC控制系统响应→工艺调整或停机保护

[高温线材] → [OSA系列红外传感器+分离式镜头] → [LLK4光纤传输] → [评估单元] → [控制信号输出]
                      ↑
            [可选：空气吹扫系统保持镜头清洁]

1.2 工艺流程（小型材与钢丝生产）

1. 钢坯预热与热轧开坯→形成初始线材截面

2. → 多道次间接压缩拉拔：线材通过逐级缩径的拉拔环（Drawing Ring / 拉拔模），单道次直径缩减约0.5 mm

3. → 或型材轧制工艺：通过部分型材辊（Profiled Roller / 型材轧辊）生产矩形或复杂截面线材

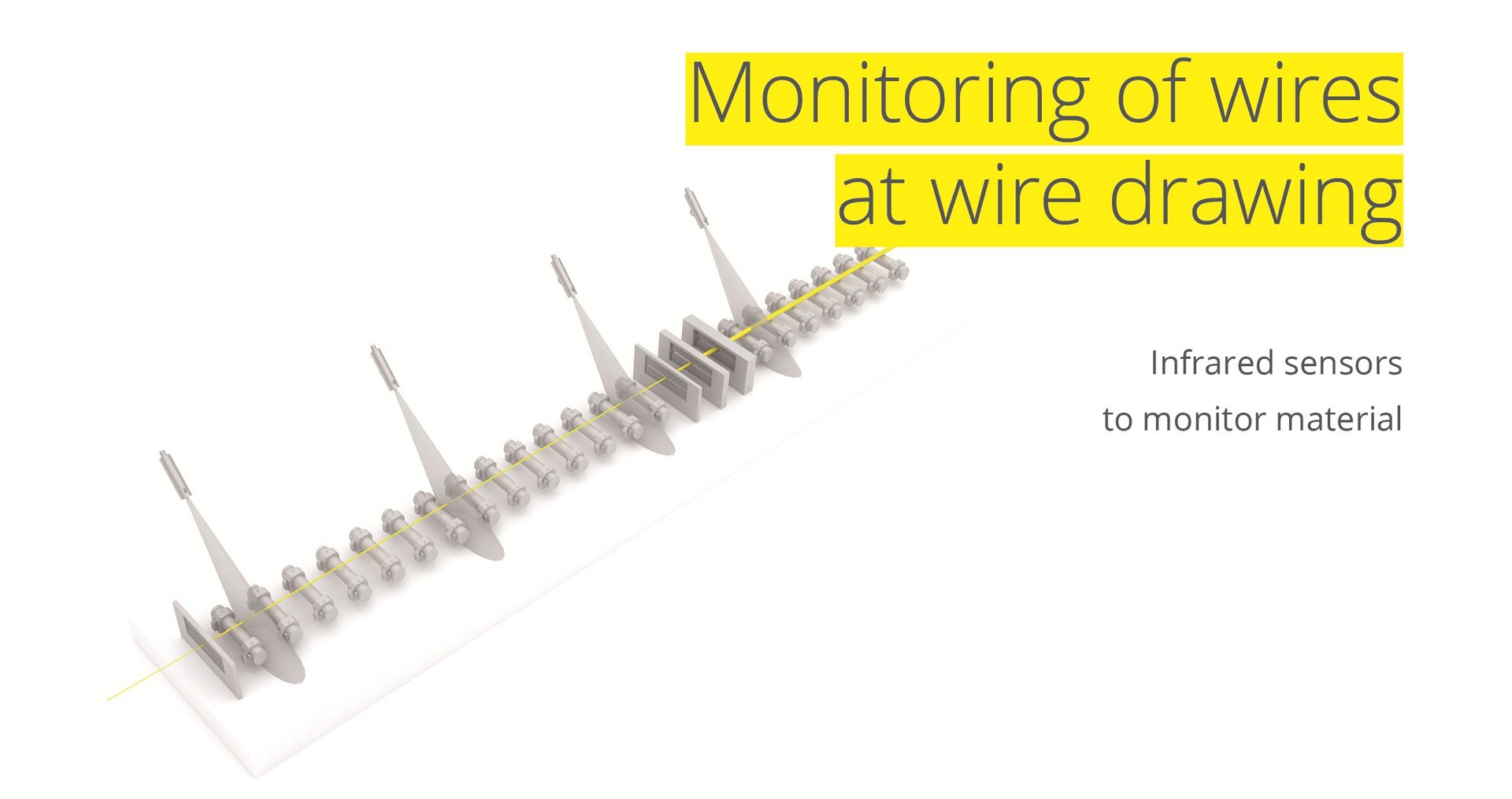

4. → 红外传感器实时监测：检测线材连续性、断线事件、生产起止点

5. → 检测信号反馈至控制系统：实现断线停机保护、工艺参数自适应调整

6. → 成品线材卷取/后续处理

1.3 系统组成与核心元器件对照

1.4 技术优势与行业标准符合性

核心技术优势：

• 红外传感器动作温度（Actuation Temperature / 动作阈值）可调范围：250°C – 900°C，适配热轧、精轧、冷却等多工艺段温度工况

• 分离式光学设计：评估单元与高温区物理隔离，光纤传输距离最长20 m，保护电子部件免受热辐射损伤

• 光学镜头耐温能力：最高600°C

• 响应速度：适配线材运行速度~30 m/s的高速检测需求

• 可选空气吹扫（Air Flushing / 空气吹扫）功能：持续清洁光学窗口，减少氧化皮与积碳附着

• 非接触检测原理：无机械磨损，降低维护频次

行业标准符合性：

• ⚠️需确认：官网页面未明确列出具体认证编号（如IP防护等级、EN/IEC标准号、NEMA等级等）。建议通过官方技术文档核实以下潜在符合性：

• 电气安全：可能符合EN 60947系列（低压开关设备和控制设备）

• 环境适应性：可能具备一定IP防护等级（如IP65/67）以应对冶金现场粉尘与水雾

• 电磁兼容：可能符合EN 61000系列工业环境EMC要求

1.5 客户痛点与解决方案价值对照

2. 厂家介绍：Proxitron 在钢丝生产领域的技术聚焦

Proxitron 是一家专注于工业传感器解决方案的技术供应商，在钢铁冶金领域拥有35年全球应用经验。针对小型材与钢丝生产线的高温、高速、高干扰工况，Proxitron 提供基于红外检测原理（Infrared Detection / 红外检测）的非接触式监测方案。

其OSA系列红外传感器（Infrared Sensor / 红外传感器）配合分离式光学镜头与光纤传输系统，可实现距热源近场安装的同时保护评估单元，动作温度250°C–900°C可调，适配热轧、拉拔、精整等多工艺段需求。方案支持空气吹扫选件以应对氧化皮与积碳附着，结合不锈钢安装组件，满足冶金现场对设备鲁棒性（Robustness / 鲁棒性）与可用性（Availability / 可用性）的要求。

在钢丝生产应用中，Proxitron 方案重点解决断线检测、起止点识别、高速线材追踪等核心需求，通过非接触式检测原理减少机械磨损，结合光纤隔离设计提升系统在恶劣工况下的长期稳定性。

3. 历史型号与应用点归类（小型材和钢丝生产场景）
