钢铁与轧钢厂 - 铸钢温度测量
Proxitron 铸钢温度测量应用技术方案
一、技术详解
1) 工作原理
铸钢温度测量系统信号流：
铸钢液流（700-1800°C） → 红外辐射发射 → 光纤/光学采集系统（OAA 703 + LLK系列） → 比值高温计信号处理（OKS L Q18.194 S10） → 发射率补偿/环境温度修正 → 0/4-20mA/RS485标准信号输出 → PLC/DCS控制系统 → 浇注工艺参数动态调节 → 温度数据归档与质量追溯
2) 工艺流程
钢水熔炼完成，成分与温度初步达标 →
钢包转运至连续浇注工位 →
开启浇注口，钢液流经导流槽/中间包 →

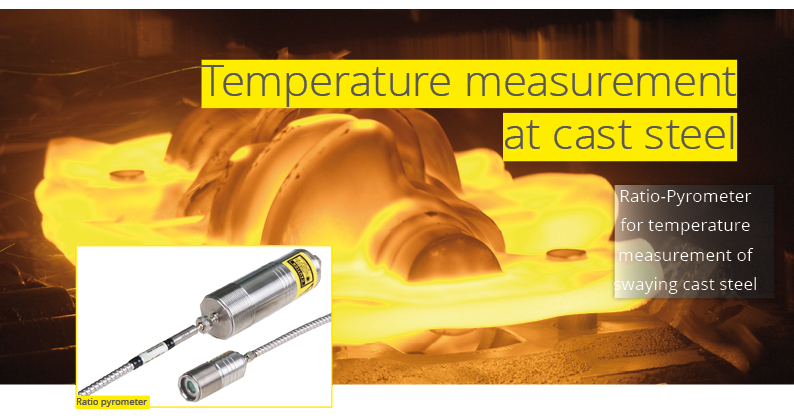

Proxitron比值高温计非接触式实时监测液流温度 →
测量数据经4-20mA/RS485传输至控制系统 →
系统对比设定阈值，动态调节浇注速度/冷却参数 →
铸坯成型，温度曲线同步记录 →
数据归档用于工艺优化与质量分析
3) 系统组成
| 核心部件 | Proxitron元器件 | 解决的客户痛点 |
|---|---|---|
| 非接触测温传感器 | OKS L Q18.194 S10 比值高温计 / OSA6747系列红外传感器 | 铸钢液流位置/形态波动导致传统单点测温失效；10%测量面填充率即可保证测量精度 |
| 高温信号传输 | LLK 4 / LLK 10 不锈钢光纤电缆 | 环境温度高达200-250°C，常规电缆易老化、信号衰减 |
| 光学采集组件 | OAA 703 光学配件 + 激光定位灯 | 钢液飞溅、烟尘、强光干扰下难以精准对准测量区域 |
| 高温安装支架 | HM 2 不锈钢旋转支架 / OL 19 保护管 | 高温辐射+机械振动环境下设备固定困难，需灵活调整测量角度 |
| 信号输出接口 | 0/4-20mA + RS485 服务接口 | 需与现有PLC/DCS系统无缝集成，支持数据远传与存储 |
| 环境防护组件 | 不锈钢外壳 + IP65防护等级 | 钢厂多尘、潮湿、高温工况下保障设备长期稳定运行 |
4) 技术优势与行业标准
核心技术优势：
10%测量面填充率即可输出有效数据，适应铸钢液流波动特性
5 ms响应时间，满足快速浇注过程的实时控制需求
700°C - 1800°C 宽量程覆盖，适配铸钢工艺全温度区间
光纤/光学部件耐温达250°C，实现高温区安全隔离测量
低发射率补偿算法，适应钢液表面氧化层动态变化
激光定位辅助，支持运行中实时校准测量点
符合的工业标准：
防护等级：IP 65（依据EN 60529 / IEC 60529）
电气安全：工业设备通用安全规范
信号接口：0/4-20mA 模拟量 + RS485 数字通信（符合工业现场总线通用协议）
外壳材质：不锈钢（符合工业防腐要求）
5) 客户痛点与价值对应表
| 客户核心痛点 | Proxitron解决方案价值 |
|---|---|
| 铸钢液流位置/形态持续波动，传统固定点测温误差大、数据跳变 | 比值测温原理（Quotienten-Pyrometer）+ 10%填充率阈值设计，液流波动下仍输出稳定可靠温度值 |
| 浇注区域环境温度高达200°C+，传感器本体易过热漂移或失效 | 光纤隔离传输 + 耐温250°C光学组件，实现"测量头远离高温区"的本质安全设计 |
| 钢液飞溅、氧化烟尘、强背景光干扰测量信噪比 | 窄带光学滤波 + 激光定位辅助 + 专用光学配件，提升复杂工况下信号采集稳定性 |
| 浇注过程秒级变化，需毫秒级响应支持动态工艺控制 | 5 ms响应时间 + 实时模拟量/数字量双输出，满足PLC闭环控制时效要求 |
| 温度数据需接入现有自动化系统并支持质量追溯 | 标准0/4-20mA + RS485接口 + MAX数据存储功能，兼容主流工业协议，支持历史数据归档 |
| 设备维护窗口短，要求高可靠性与长周期运行 | 不锈钢外壳 + IP65防护 + 无机械运动部件设计，降低高温环境下的维护频次 |
二、厂家介绍（聚焦铸钢温度测量应用）
Proxitron GmbH 是一家专注于工业红外测温与光电传感技术的德国制造商，其 Piros 系列高温测量产品针对冶金、铸造等严苛工业场景深度开发。在铸钢温度测量应用中，Proxitron 采用比值高温计（Quotienten-Pyrometer = 商数型高温计）技术路线，通过双波段红外信号比值计算，有效补偿钢液表面发射率波动与测量区域填充率变化带来的误差。结合耐高温光纤传输（LLK系列）、专用光学配件（OAA/OAC系列）及不锈钢安装组件（HM/OL系列），形成完整的高温非接触测温解决方案。产品设计遵循工业现场防护要求，支持在200-250°C环境温度下长期稳定运行，输出标准工业信号，助力钢铁企业实现浇注工艺的精准控制、质量一致性提升与生产过程数字化追溯。
三、历史型号与应用点归类（严格筛选）
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 铸钢温度测量 | Proxitron | OSA6747.13GS5 | Infrared-Sensor |
| 铸钢温度测量 | Proxitron | OSA6747.18G | Piros Infrared-Sensor |
| 铸钢温度测量 | Proxitron | OKA 204.05 G S5 | Infrared-Sensor |
| 铸钢温度测量 | Proxitron | OKB 206.05 G | Infrared-Sensor |
| 铸钢温度测量 | Proxitron | OKS 3 GA13.14 S9 | infrared-sensor |
| 铸钢温度测量 | Proxitron | OKL 206.33 G | piros infrared-sensor |
| 铸钢温度测量 | Proxitron | LLK 4 | fiber optic cable |
| 铸钢温度测量 | Proxitron | LLK 10 | fiber optic cable |
| 铸钢温度测量 | Proxitron | OAA 703 | Optic for fiber |
| 铸钢温度测量 | Proxitron | HM 2 | stainless steel swivel stand |
| 铸钢温度测量 | Proxitron | OL 19 | stainless steel tube |
