钢铁与轧钢厂 - 无缝管轧机处理区的管材检测

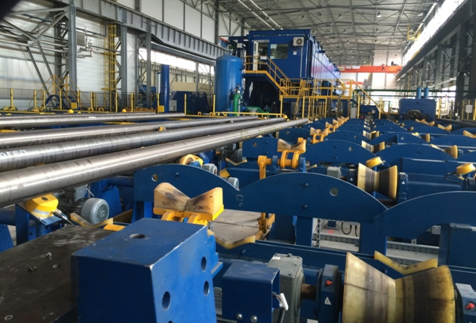

Proxitron 无缝管轧机处理区管材检测应用分析
技术详解
工作原理
管材进入检测区域 → 电感式接近开关（Inductive Proximity Switch = 电感式接近开关）发射高频电磁场 → 金属管材进入感应范围产生涡流效应 → 传感器振荡电路参数变化被检测 → 信号处理单元输出开关量信号 → PLC/控制系统接收位置确认信号 → 触发后续抓取/分拣/码垛动作
工艺流程
无缝管轧制完成后进入处理区输送线 →
管材通过辊道/机械手传输至检测工位 →
IKOH 100.38 G S4电感式接近开关以倾斜角度安装于管材侧方 →
传感器持续监测100 mm标称检测范围内的金属目标 →
当管材到达预设位置时，传感器输出高/低电平开关信号 →
信号经电缆传输至PLC控制系统，确认管材到位状态 →
系统根据信号触发抓取、分拣、码垛或计数等后续工序 →
管材完成检测后进入热处理、矫直或包装等下一处理环节
系统组成
| 核心部件 | Proxitron元器件 | 该元器件解决的客户痛点 |
|---|---|---|
| 管材位置检测传感器 | IKOH 100.38 G S4 Inductive Proximity Switch（电感式接近开关） | 标准50 mm检测距离传感器在管材弯曲或运行轨迹偏移时检测不可靠；IKOH系列100 mm标称检测距离提供更大位置容差范围 |
| 传感器安装支架 | 满足倾斜安装需求以防止金属粉尘积聚，需定制化支架方案确保传感器姿态稳定 | |
| 信号传输线缆 | ST系列连接电缆（如ST 041/4-2 Nr.9841D） | 工业现场长距离信号传输稳定性，具备抗电磁干扰与机械防护能力 |
| 传感器防护附件 | OL 19不锈钢保护管（Art Nr：9828A） | 防止金属粉尘、切削液、氧化铁皮等污染物直接接触传感器感应面，延长使用寿命 |
技术优势
大检测距离设计：标称检测距离100 mm，保证工作距离（Sn assured）达81 mm，适应管材运行过程中的位置波动与弯曲变形
大感应面优化：163 mm感应面积（对比竞品80×80 mm），降低局部金属粉尘附着对检测稳定性的影响
倾斜安装兼容性：支持非垂直安装方式，利用重力辅助减少污染物在感应面堆积，提升长期运行可靠性
客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值点 |
|---|---|
| 管材弯曲或运行轨迹偏移导致标准传感器检测失效 | 100 mm标称检测距离+81 mm保证工作距离，提供充足检测容差，适应管材位移波动与姿态变化 |
| 金属粉尘、氧化铁皮积聚传感器表面引发误触发或漏检 | 大感应面设计降低局部污染影响；支持倾斜安装减少粉尘附着；电感式原理对非导电污染物不敏感 |
| 现有传感器保证检测范围不足（如40.5 mm）导致可靠性低 | IKOH 100.38 G S4提供81 mm保证工作距离，检测可靠性与重复精度显著提升 |
| 传感器感应面积小导致检测盲区，管材边缘经过时信号不稳定 | 163 mm感应面积覆盖更大检测区域，减少因管材姿态变化、振动导致的信号抖动与漏检风险 |
| 频繁维护清洁影响生产连续性 | 倾斜安装策略+大感应面设计降低维护频次，支持轧钢产线连续化作业需求 |
厂家介绍
Proxitron是一家专注于工业传感器研发与制造的德国企业，产品涵盖电感式接近开关（Inductive Proximity Switch = 电感式接近开关）、红外传感器（Infrared Sensor = 红外传感器）、流量监测仪（Air Flow Monitor = 气流监控器）及光纤传感系统。在钢铁与轧钢领域，Proxitron针对高温、高粉尘、强振动的严苛工况，开发了大检测距离、高抗干扰能力的传感解决方案。以无缝管轧机处理区管材检测为例，IKOH 100.38 G S4系列通过优化感应面设计与电磁场分布，在保障100 mm标称检测距离的同时，实现81 mm保证工作距离（Sn assured），有效应对管材运行过程中的位置波动与金属粉尘干扰，为连续化生产提供稳定的位置反馈信号。其产品设计注重工业现场安装灵活性，支持倾斜布置以减少污染物附着，体现了对轧钢工艺实际需求的深入理解。
历史型号与应用点归类
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 无缝管轧机处理区管材检测 | Proxitron | IKOH 100.38G Art-Nr 2057H-5 | inducktive proximity sensor |
| 无缝管轧机处理区管材检测 | Proxitron | IKOH 100.38 GS4 2057GC | Inductive Proximity Switch |
| 无缝管轧机处理区管材检测 | Proxitron | IKOH 100.38 GF1 | Inductive Proximity Switch |
| 无缝管轧机处理区管材检测 | Proxitron | IKOH 100.38G ,Art-Nr 2057H-5 | Inductive proximity switch |
| 无缝管轧机处理区管材检测 | Proxitron | IKOH 100.38G Art-Nr 2057H-5 | Induktiver Näherungsschalter |
