钢铁与轧钢厂 - 热处理过程中的管材检测
1) 工作原理
管材进入热处理炉入口 → Thru-beam light barrier（对射式光电开关）发射高强度红外光束 → 光束穿透炉口浓烟介质 → 管材（直径30 mm）经过检测区域阻断光束 → Receiver（接收单元）检测光强变化并输出开关量信号 → 控制系统确认管材位置状态 → 触发后续工艺动作
2) 工艺流程

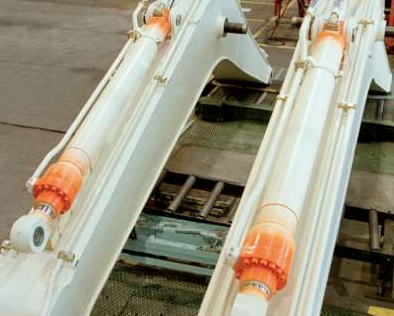

冷拔高性能管材（Hydraulic cylinder tubes）准备就绪 →
管材输送至热处理炉入口 →
炉内受控化学气氛（Controlled chemical atmosphere）中进行热处理 →
Proxitron光电检测系统实时监控管材进出位置 →
检测信号反馈至PLC控制系统 →
管材完成热处理后出炉 →
位置确认信号触发下料或转运机构 →
进入矫直、探伤或包装等后续工序
3) 系统组成
| 核心部件 | Proxitron元器件 | 该元器件解决的客户痛点 |
|---|---|---|
| 发射单元 | LAD 600.3（Through-Beam Light Barrier Transmitter） | 高功率发射光束可穿透热处理炉入口浓烟，避免因烟雾导致的误触发 |
| 接收单元 | LSD 600.38 GV（Receiver） | 高灵敏度接收设计，配合发射单元实现对小直径管材（30 mm）的可靠检测 |
| 光束聚焦附件 | OL系列管状光学附件 | 缩小检测光束直径，提升小尺寸管材检测精度，减少烟雾散射干扰 |
| 信号处理单元 | 600系列内置信号调理电路 | 在强干扰环境下保持输出信号稳定，避免因工况波动导致控制误动作 |
4) 技术优势
高功能储备设计（High functional reserve）：确保在烟雾、粉尘等污染环境下仍保持检测可靠性
高强度发射光束：可穿透热处理炉口产生的浓烟介质，避免普通光电开关因光束被烟雾阻断而失效
可选光学聚焦附件：通过管状附件（Tube accessory）缩小检测区域，提升对小直径物体（≥30 mm）的检测灵敏度
工业级结构设计：适应热处理车间高温、多尘、振动等复杂工况
兼容标准工业接口：支持常规DC 24 V控制电压及开关量输出，便于集成至现有自动化系统
符合工业传感器通用标准：产品设计遵循欧洲工业电子设备通用规范
5) 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值 |
|---|---|
| 热处理炉入口浓烟导致普通光电开关（如Sick、IFM竞品）误判或失效 | 600系列对射式开关采用高功率发射单元，光束可穿透烟雾，确保检测信号稳定可靠 |
| 小直径管材（30 mm）难以被常规宽光束可靠检测，易出现漏检 | 可选配管状光学附件聚焦光束，缩小检测区域，提升小尺寸管材检测精度 |
| 竞品方案在污染环境下测试失败，影响产线连续运行 | 高功能储备设计+抗干扰信号处理，适应热处理车间恶劣工况，降低非计划停机风险 |
| 管材位置检测失败导致热处理工艺节拍紊乱，影响产品质量一致性 | 可靠的位置反馈信号保障热处理炉自动化控制逻辑准确执行，提升工艺稳定性与产品合格率 |
厂家介绍：Proxitron
Proxitron是一家专注于工业传感器与自动化控制解决方案的德国技术制造商，产品涵盖Inductive Proximity Switch（电感式接近开关）、Photoelectric Sensor（光电传感器）、Infrared Detection System（红外检测系统）及Air Flow Monitor（气流监控器）等系列。在钢铁与轧钢行业的热处理工艺应用中，Proxitron针对高温、多烟、强电磁干扰的工况特点，开发了专用型Thru-beam Light Barrier（对射式光电开关）检测方案。其600系列光栅传感器凭借高功率发射单元与可选光学聚焦附件（Tube accessory），可在浓烟环境下实现对中小直径管材的可靠位置检测，为热处理炉的自动化控制提供稳定信号支持，助力客户提升生产连续性与工艺一致性。
历史型号与应用点归类（严格筛选）
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 热处理过程中管材检测 | Proxitron | LSD 600.38 GV | Reciever |
| 热处理过程中管材检测 | Proxitron | LAD 600.3 | Through-Beam Light Barrier Transmitter |
