Proxitron 步进梁式加热炉（Walking beam furnaces）应用技术方案分析

1. 技术详解

1.1 工作原理

步进梁式加热炉物料检测系统信号流：

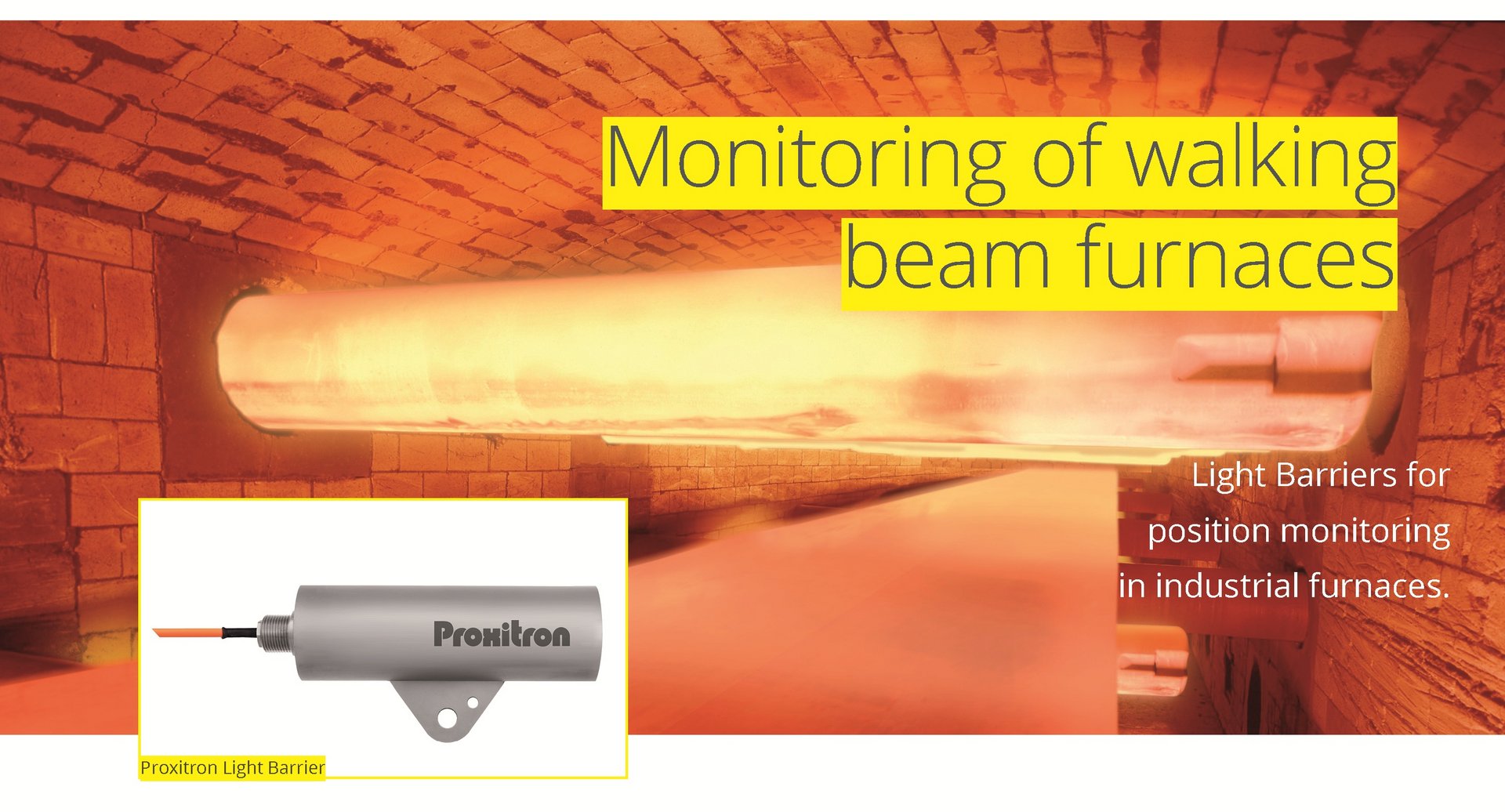

钢坯/板坯入炉 → 步进梁机械推进 → Piros 600系列对射式光电开关（Retro-reflective barrier / 反射式光电开关）发射端（LAA 600.3 Transmitter）发出调制红外光束 → 光束经光纤（LLK 4 fiber optic cable）传输至炉内光学组件（OACF 154 Optic）→ 光束穿越炉膛 → 接收端光学组件捕获信号 → 光纤回传至接收器（LSD 600.38 GV Receiver）→ 信号处理单元判断物料位置/到位状态 → 输出PNP开关量信号至PLC控制系统 → 控制步进梁动作/启停 → 实现炉内物料精准定位与流程协同

[物料流] 钢坯 → 步进梁推进 → 炉内加热 → 出炉轧制
[信号流] 发射器 → 光纤 → 炉内光学组件 → 接收组件 → 光纤 → 接收器 → PLC控制 → 执行机构

1.2 工艺流程

1. 原料准备 → 板坯/钢坯/棒材按规格装入进料辊道

2. 进料检测 → 光电开关确认物料到位 → 推钢机将物料送入炉内步进梁

3. 炉内输送 → 步进梁按设定节拍往复运动 → 物料在炉内逐步向前移动

4. 位置监控 → Piros光幕系统实时检测物料在步进梁上的分配位置 → 防止叠料/卡阻

5. 温度均热 → 物料在1,200°C炉温环境下完成加热均质化

6. 出炉判定 → 光电开关确认物料到达出料端 → 触发辊道/夹送辊动作

7. 轧制衔接 → 加热后物料输送至粗轧机组 → 进入轧制流程

1.3 系统组成

1.4 技术优势

产品技术优势：

• 超长检测距离：LAA 600.3 最大检测距离 2,500 m，保障大型加热炉全覆盖检测

• 高温适应性：标准版本环境温度 +70°C；搭配冷却套（cooling jacket housing）或光纤+分离光学组件方案，适配环境温度最高 +600°C

• 高速响应：1 ms / 1000 Hz 响应时间，满足高速步进梁节拍控制需求

• 高功能余量（functional reserve）：强背景辐射及热空气扰动工况下仍保持稳定检测

• 不锈钢外壳（stainless steel housing）：耐腐蚀、抗机械冲击，适配冶金现场恶劣环境

• 集成测试功能：发射端支持无物体状态下的功能自检，便于系统调试与状态模拟

• 污染监测输出：实时反馈光学窗口洁净度，支持预测性维护策略

符合的行业标准：

• 电气安全：EN 60947-5-2（工业接近开关通用标准）

• 防护等级：IP67（不锈钢外壳+密封设计）

• EMC兼容性：符合工业环境电磁干扰防护要求

• 温度等级：组件选型满足 -25°C ~ +600°C 工作温度范围

1.5 客户痛点与价值

2. 厂家介绍

Proxitron 是一家专注于工业传感器及自动化控制解决方案的德国技术企业，产品线涵盖电感式接近开关（Inductive Proximity Switch）、光电传感器（Photoelectric Sensor）、红外检测系统（Infrared Sensor）及流量监控设备（Air Flow Monitor）等。在钢铁与轧钢厂步进梁式加热炉（Walking beam furnaces）应用领域，Proxitron 凭借 Piros 600 系列高温光电检测系统，为板坯/钢坯加热过程提供非接触式位置监控方案。该系统通过光纤耦合与分离式光学设计，有效解决1,200°C炉温、强背景辐射及热空气扰动等极端工况下的检测难题，已在全球多家管材及板材生产企业实现长期稳定运行。Proxitron 持续聚焦高温、高粉尘、强干扰等工业场景的传感技术攻关，产品以不锈钢外壳、模块化架构及集成诊断功能为特点，支持冶金行业设备的可靠性提升与智能化运维。

3. 历史型号与应用点归类
