Proxitron 长材轧机(rolling mill for long products)应用技术详解
1. 技术详解
1) 工作原理
长材轧机应用场景中，物料流与信号流的协同运行逻辑如下：

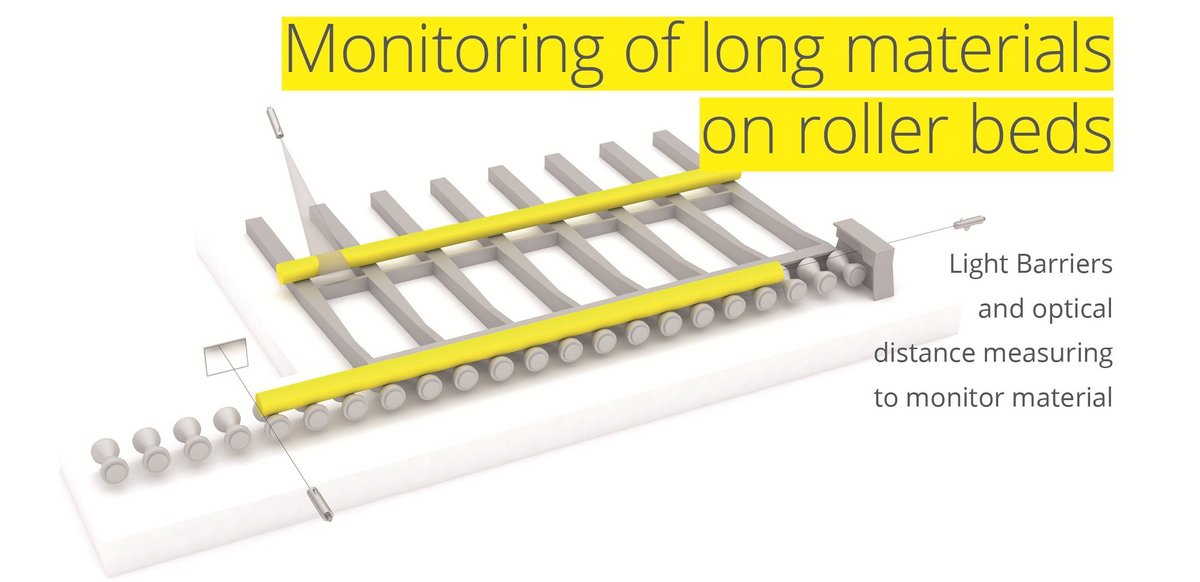

热轧成型长材(管材/棒材/型材) → 冷却床输送区域 → Piros红外传感器(= infrared sensor) / 光幕(= light barrier)检测物料前端到达 → 触发位置信号至PLC控制系统 → 对射式光电开关(= Thru-Beam Sensor)确认物料完全通过 → 激光测距系统(= Laser Distance Measuring)同步采集长度数据(工况温度最高1300°C) → 红外测温仪(= Pyrometer)非接触监测物料表面温度 → 多源数据融合反馈 → 实现自动定尺分拣/切割/包装 → 异常状态报警保障连续生产
2) 工艺流程
热轧工序完成 → 长材进入冷却床输送区域
辊道按节拍运行 → 物料向前传输至检测工位
对射式光电开关(Thru-Beam Sensors)检测物料前端 → 触发位置计数信号
反射式光幕(Reflective light barriers)辅助确认物料轮廓与姿态
激光测距传感器同步测量动态长度 → 数据实时传输至控制系统
红外高温传感器监测物料表面温度(适配最高1300°C工况) → 确保冷却工艺参数合规
控制系统整合光电、测距、温度多源信号 → 执行自动分拣、定尺切割或包装指令
异常检测信号触发报警 → 保障产线连续稳定运行
3) 系统组成
| 核心部件 | Proxitron元器件 | 该元器件解决的客户痛点 |
|---|---|---|
| 物料通过检测 | Piros Thru-Beam Sensor / Retro-reflective barrier(反射式光电开关) | 高温、粉尘、强振动环境下传统传感器易失效，检测信号不稳定 |
| 长度/位置测量 | LMB Laser Distance Measuring System(激光测距系统) | 长材高速运动中实现高精度定位，避免人工测量误差与生产节拍损失 |
| 温度监测 | Pyrometer / Infrared Thermometer(红外测温仪) | 非接触式测量1300°C高温物料，避免传感器热损伤与测量滞后 |
| 信号传输与防护 | Stainless steel fiber optic cable LLK4(不锈钢光纤) + 冷却外壳 | 极端环境温度(≤600°C)下保障光信号稳定传输，延长传感器使用寿命 |
| 安装适配 | Stainless steel swivel stand HM 2(不锈钢万向支架) | 复杂工况下灵活调整传感器角度，减少机械应力导致的安装损伤 |
4) 技术优势与行业标准符合性
技术优势：
高温适应性：红外传感器触发温度可设定范围250°C–900°C
环境鲁棒性：不锈钢外壳设计，适配75°C/200°C/600°C多档环境温度工况
免维护设计：无机械磨损部件，降低停机维护频次与备件成本
功能冗余：光幕系统具备高功能储备(= functional reserve)，单点故障不影响整体检测逻辑
应用经验：35年全球轧钢行业应用案例积累，支持复杂工况方案定制
5) 客户痛点与价值对应分析
| 客户核心痛点 | Proxitron解决方案价值点 |
|---|---|
| 高温(>1000°C)环境下传感器寿命短、信号漂移 | 红外传感技术+光纤信号传输+冷却外壳组合设计，实现1300°C工况下稳定运行 |
| 轧钢现场粉尘、水汽、机械振动干扰检测精度 | 光幕系统高功能储备设计，抗环境干扰能力强，保障信号稳定性 |
| 长材高速运动中长度测量误差大，影响定尺精度 | 激光测距与光电触发信号同步采集，实现动态毫米级测量精度 |
| 设备维护频次高，影响产线连续运行效率 | 免维护设计+不锈钢防护结构，降低备件更换频次与非计划停机成本 |
| 多工序信号协同复杂，系统集成调试周期长 | 标准化信号输出接口+应用咨询支持，简化与PLC/DCS控制系统的对接调试 |
2. 厂家介绍：Proxitron
Proxitron是一家专注于工业传感器与自动化检测技术的德国制造商，在钢铁冶金领域拥有35年全球应用经验。针对长材轧机(rolling mill for long products)应用场景，Proxitron提供Piros系列红外传感器(= infrared sensor)、光幕系统(= light barrier system)及激光测距解决方案，可适配高达1300°C的轧制温度工况。其产品采用不锈钢防护外壳、光纤信号传输及可选冷却模块设计，有效应对轧钢现场的高温、粉尘、强振动等严苛环境。通过非接触式检测技术，实现对管材、棒材、型材等长材产品的精确位置定位、长度测量及温度监控，助力客户提升产线自动化水平与产品质量一致性。
3. 历史型号与应用点归类(严格筛选)
| 应用点名称(中文) | 品牌名称 | 型号 | 外文描述 |
|---|---|---|---|
| 长材轧机物料检测 | Proxitron | OSA6747.13GS5 | Infrared Sensor |
| 长材轧机物料检测 | Proxitron | OSA 6747.13 G S5 | Infrared-Sensor |
| 长材轧机物料检测 | Proxitron | OKA 204.05 G S5 | Infrared-Sensor |
| 长材轧机物料检测 | Proxitron | OKB 206.05 G | Infrared-Sensor |
| 长材轧机物料检测 | Proxitron | OKS 3 GA13.14 S9 | infrared-sensor |
| 长材轧机物料检测 | Proxitron | OSA6747.18G | Piros Infrared-Sensor |
| 长材轧机物料检测 | Proxitron | OKL 206.33 G | piros infrared-sensor |
| 长材轧机物料检测 | Proxitron | LAH 140.1 | Piros Light Grid |
| 长材轧机物料检测 | Proxitron | LSH 140.18 | Piros Light Grid |
| 长材轧机物料检测 | Proxitron | LAB 501.1 L | Piros Thru-Beam Sensor |
| 长材轧机物料检测 | Proxitron | LSB 201.53 GLK | Piros Thru-Beam Sensor |
| 长材轧机物料检测 | Proxitron | LSB 501.13 GVL | Piros Thru-Beam Sensor |
| 长材轧机信号传输 | Proxitron | LLK 4 | fiber optic cable |
| 长材轧机信号传输 | Proxitron | LLK 10 | fiber optic cable |
| 长材轧机安装适配 | Proxitron | HM 2 | stainless steel swivel stand |
| 长材轧机安装适配 | Proxitron | OL 19 | stainless steel tube |
