包装行业/灌装（瓶装）行业 - 箱满控制 - 箱内啤酒瓶检测
Proxitron 啤酒瓶箱满控制检测应用技术方案
1. 技术详解
1.1 工作原理
空箱进位 → 啤酒瓶皇冠盖（Crown Cork，金属材质）进入检测区域 → 电感式接近开关（Inductive Proximity Switch）感应金属目标 → 开关信号输出至控制系统 → PLC逻辑比对预设瓶位模板 → 箱满确认/缺瓶报警 → 合格箱体流转至下一工位
1.2 工艺流程
灌装封盖工序完成后的啤酒瓶按预设排列装入周转箱（Crate）

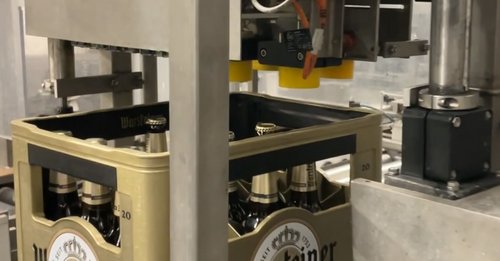

装箱完成的周转箱沿输送线纵向移动至检测工位（Inspection Rack）
检测架上布置的电感式接近开关同步扫描箱内4个瓶位的皇冠盖（金属目标）
传感器输出信号经信号调理模块传入PLC控制系统
系统实时比对瓶位状态，识别缺失瓶位并生成判定结果
缺瓶箱体触发声光报警或自动剔除至返工区
合格箱体继续流向码垛/仓储环节，完成箱满控制闭环
1.3 系统组成
| 核心部件 | Proxitron元器件 | 解决的客户痛点 |
|---|---|---|
| 瓶位检测传感器 | IPH 055.38 G S4 / IPH 055.38 G S4 F（Inductive Proximity Switch，电感式接近开关） | 增大检测距离（Increased switching distance），兼容0.33L/0.5L两种瓶型皇冠盖检测 |
| 抗干扰配置 | 频率调谐版本（Frequency-tuned version）隔位布置 | 避免相邻传感器电磁耦合干扰，支持高密度安装，提升系统稳定性 |
| 信号传输组件 | 配套电缆及连接器（如ST系列电缆组件） | 确保工业现场长距离信号可靠传输，减少接线故障风险 |
| 安装支架 | 不锈钢旋转支架（Stainless steel swivel stand，如HM 2系列） | 支持传感器角度微调，适配不同产线布局与检测角度需求 |
1.4 技术优势
增大检测距离设计：适配不同高度瓶型皇冠盖位置变化，单一系统覆盖双瓶型检测需求
频率调谐技术（Frequency Tuning）：支持相邻传感器隔位布置，消除电磁耦合干扰，提升多通道检测稳定性
电感式检测原理：仅响应金属目标（皇冠盖），不受瓶身颜色、标签印刷、液体透明度或表面污渍等光学因素干扰
工业防护设计：传感器外壳具备工业级防护能力，适应灌装车间潮湿、冲洗环境
标准合规性：产品设计遵循工业传感器通用规范，具体认证标准（如EN 60947-5-2）
1.5 客户痛点与价值
| 客户核心痛点 | Proxitron解决方案价值 |
|---|---|
| 换瓶型时小瓶（0.33L）皇冠盖位置偏低，原有传感器检测失效 | 增大检测距离设计，覆盖不同瓶高对应的皇冠盖检测区域，实现双瓶型共线检测 |
| 需配置第二套光学检测系统应对瓶型切换，增加设备成本与维护复杂度 | 单一电感式系统覆盖双瓶型，简化产线配置，降低CAPEX与OPEX |
| 传感器灵敏度调高后相邻通道相互干扰，导致误触发 | 频率调谐版本（F1）隔位布置，通过频率隔离消除电磁耦合，保障多传感器并行稳定性 |
| 光学方案易受瓶身污渍、冷凝水、标签反光等环境因素干扰 | 电感式检测仅响应金属冠盖，抗光学干扰能力强，提升检测可靠性与产线稼动率 |
2. 厂家介绍
Proxitron是一家专注于工业传感器研发与制造的德国企业，产品序列涵盖电感式接近开关（Inductive Proximity Switch）、红外传感器（Infrared Sensor）、流量监控器（Air Flow Monitor）及光纤组件等。在包装与灌装行业箱满控制（Crate Full Control）应用场景中，Proxitron通过频率调谐技术（Frequency-tuned version）与优化检测距离设计，为啤酒、饮料等瓶装产线提供可靠的瓶位缺失检测方案。该方案支持0.33L与0.5L多瓶型共线生产需求，通过电感式原理规避光学干扰因素，助力客户提升产线检测稳定性与配置灵活性。
