Proxitron钉箱机（打钉机）应用技术方案详解

1. 工作原理

木件定位→压缩空气驱动钉子→钉子经软管高速输送→Proxitron环形传感器（Inductive Ring-Sensor = 电感式环形传感器）检测钉子通过→信号传输至PLC/过程控制系统→计数比对预设钉接数量→结果判断（合格/异常）→异常时触发外部控制LED定位故障软管→剔除异常托盘→人工复检/返工

2. 工艺流程

木件上料并精确定位→
钉箱机气动系统启动，压缩空气推动钉子→
钉子经多路软管（最多34路）同步高速射出→
Proxitron环形传感器（Ring-Sensor）在软管末端实时检测每颗钉子通过信号→
传感器输出PNP/NPN开关信号至控制系统→
系统累计钉接数量并与工艺设定值比对→
若数量匹配：托盘进入下一工序；若数量偏差：触发声光报警+外部LED定位故障软管→
异常托盘自动剔除至返工工位→
人工检查钉子卡滞/软管堵塞等故障点→
故障排除后托盘返工或报废处理

3. 系统组成

核心部件	Proxitron元器件	解决的客户痛点
钉子通过检测单元	IKV 015.23 GZ S4 / IKVS 015.23 G S4（Inductive Ring-Sensor = 电感式环形传感器）	高速射钉（≤60 m/s）场景下传统传感器响应滞后，导致漏检
故障定位指示模块	外部可切换控制LED（集成于环形传感器）	多软管并行作业时难以快速定位缺钉软管，停机排查时间长
信号输出与集成接口	PNP/NPN常开/常闭输出，10-30 V DC工作电压	与主流PLC/工业总线系统兼容性差，接线复杂
环境适应性结构	塑料外壳，-25~70 °C工作温度范围	木工车间粉尘、振动、温差大导致传感器误触发或寿命缩短

4. 技术优势

产品技术优势

高速检测能力：支持最大60 m/s物体速度（Max. object speed: 60 m/s），满足气动射钉瞬时通过检测需求
灵活适配性：可调节检测阈值，适配不同直径（≥4 mm Ø steel ball）及材质的钉子/螺丝
精准故障定位：集成外部可切换控制LED，通过过程控制系统直接指示异常软管编号
紧凑安装设计：IKVS系列具备小尺寸与集成屏蔽特性，支持紧密空间行安装（stackable, can be fitted in lines）
脉冲扩展选项（Pulse extension option）：优化短脉冲信号识别，提升高速场景下的信号稳定性

符合的行业标准/规范

电气安全：工作电压10-30 V DC，符合低压直流设备通用安全规范
防护等级：塑料外壳设计，适用于工业环境
环境适应性：-25~70 °C宽温域设计，满足木工车间季节性温差需求

5. 客户痛点与价值

客户核心痛点	Proxitron解决方案价值点
高速射钉检测漏报导致托盘结构强度不足	环形传感器专为金属物体高速通过设计，60 m/s检测能力保障每颗钉子可靠计数
多软管并行作业时故障定位困难，停机时间长	外部控制LED与过程控制联动，精确指示异常软管编号，缩短排查时间
钉子规格更换频繁，传感器需反复调试	可调节检测阈值设计，适配不同尺寸钉子，减少换型调试工时
木工车间粉尘、振动干扰传感器稳定性	塑料外壳+集成屏蔽设计（IKVS系列），提升抗干扰能力与长期运行可靠性
异常托盘流入后道工序造成物流拥堵或货损	实时计数比对+自动剔除机制，从源头阻断不合格品流入自动化物流系统

厂家介绍

Proxitron是一家专注于工业传感器及自动化控制解决方案的德国技术企业，产品线涵盖电感式、光电式、红外式及流量监测等多个技术平台。在包装与木工机械领域，Proxitron针对钉箱机（Nailing machine）应用场景开发了专用环形传感器（Ring-Sensor）解决方案。

该方案基于电感式检测原理（Inductive sensing principle），通过优化线圈结构与信号处理算法，实现对气动射钉过程中金属物体的高速、可靠检测。传感器支持灵活的安装方式与电气接口配置，可无缝集成至现有钉箱机控制系统。其外部LED指示功能与过程控制系统的联动设计，为多软管并行作业场景提供了高效的故障定位手段，助力客户提升生产节拍与产品质量一致性。

历史型号与应用点归类

应用点名称(中文)	品牌名称	型号	外文描述
钉箱机（打钉机）	Proxitron	IKV 015.23 GZ S4 2034Q	Inductive Ring-Sensor
钉箱机（打钉机）	Proxitron	IKVS 015.23 G S4， Snr:2496B	ring sensor

应用案例

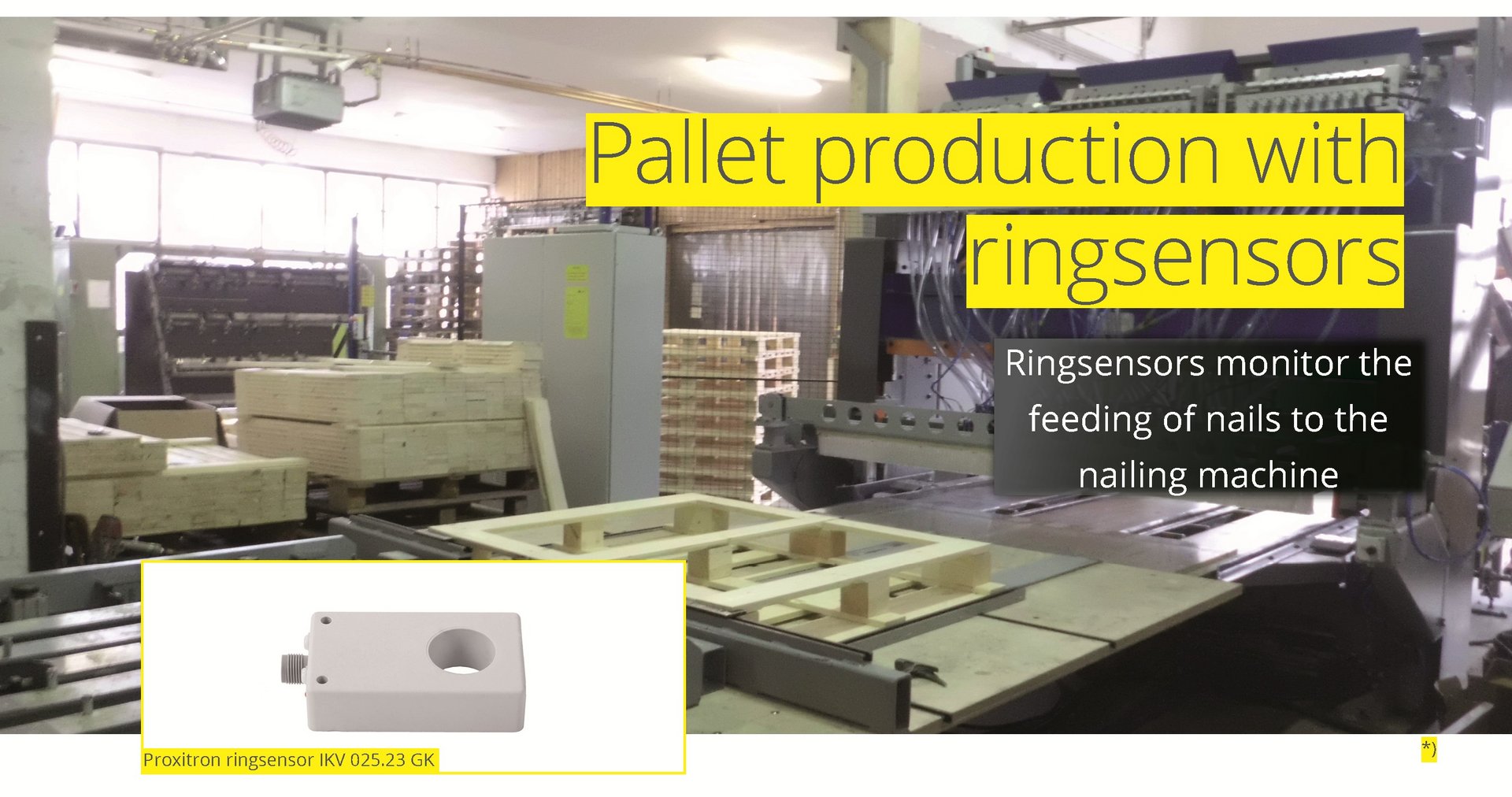

包装行业/灌装（瓶装）行业 - 钉箱机（打钉机）
